Datos del producto:
Pago y Envío Términos:
|
Tamaño del volumen de cámara: | 27L a 966L | Gama del choque: | -60ºC~+150ºC |
---|---|---|---|
Temperatura máxima: | 200°C | La temperatura más baja: | -70°C |
Tiempo de transición: | ≤10S | El plazo de ejecución: | 45 días laborables |
Alta luz: | Cámara de prueba de choque de temperatura,cámaras de la prueba ambiental |

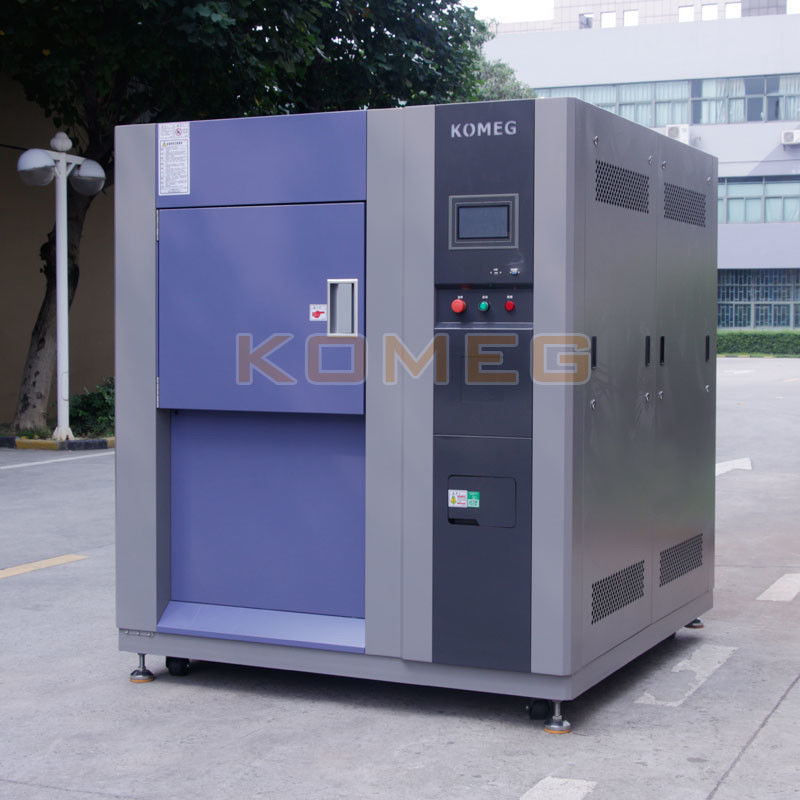

Cámara inteligente programable de la prueba de choque térmico del control de la pantalla táctil para la prueba de laboratorio del PCB
Descripción general de las cámaras de choque térmico:
La cámara de choque térmico es metal, plástico, caucho, electrónica y otros equipos de prueba necesarios para la industria. Para la exposición continua a una temperatura extremadamente alta, un ambiente de muy baja temperatura, la exposición instantánea de la estructura del material o la tolerancia del material compuesto, se puede detectar en el menor tiempo posible debido a la expansión y contracción térmica causada por daños químicos o físicos.
Características de las cámaras de choque térmico:
1. Los materiales de aislamiento, utilizamos espuma de PU de alta resistencia y algodón de fibra de vidrio de alta densidad, podemos garantizar una alta precisión y uniformidad, para evitar pérdidas de energía innecesarias. Al mismo tiempo, nuestro diseño puede garantizar mejor la seguridad del peatón durante la operación.
Interior y material de la cáscara:
Para modelos estándar pequeños, el uso general de la pared interior de acero inoxidable # 304 1.0mm, carcasa de acero inoxidable # 304 1.2mm;
Para modelos más grandes o necesidades de personalización especiales, utilizamos una pared interior de acero inoxidable # 304 de 1.5 a 3.0 mm, carcasa de acero inoxidable # 304 de más de 1.5 mm;
3. El material de la caja interna para la instalación de SUS304 # de importaciones de acero inoxidable, la caja exterior para el acero, pinta la aplicación de la tecnología de recubrimiento automotriz. Caja con máquina de procesamiento de triunfo formando, aspecto hermoso.
4. Pantalla LCD táctil a todo color de gran tamaño, fácil de operar, fácil de editar el programa. PID tiene función de cálculo automático; función de autodiagnóstico, mensaje de falla paso a paso y solución de fallas.
5. Una interfaz de comunicación RS-232 y RS-485, que admite la grabadora, la escalabilidad. También admitimos PC a través de wifi o línea para control remoto (recomendado).
Diferencias entre la cámara de choque térmico de 3 zonas y 2 zonas:
Sala de choque térmico de 3 zonas:
Tres habitaciones en total: espacio de prueba, alta temperatura. Habitación y baja temperatura. habitación
Ventajas: El peso de la muestra de prueba es ligeramente limitado, la muestra de prueba permanece estacionaria, puede reducir el impacto de la muestra en su movimiento y puede usarse para pruebas de carga.
En comparación con la zona 2, la tasa de falla es relativamente baja, de bajo costo.
Desventajas: largo tiempo de conversión.
Cámara de impacto térmico de 2 zonas:
Sólo hay dos habitaciones: sala de alta temperatura y sala de baja temperatura
Ventajas: corto tiempo de conversión, la necesidad de espacio más pequeño
Desventajas: prueba de movimiento de la muestra. El tamaño de la muestra de prueba está limitado por el tamaño de la cesta
Especificación
(1) Serie KTS-A
Modelo |
| ||||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
Tamaño interior (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Peso de prueba | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Cámara de baja temperatura | -55ºC ~ -10ºC, tiempo de enfriamiento previo: ≤ 60 min de + 20ºC a -55ºC | ||||||||
Camara de prueba | -40ºC ~ + 150ºC | ||||||||
Cámara de alta temperatura | + 60ºC ~ + 200ºC, en 20 min, tiempo de precalentamiento | ||||||||
Tiempo de transición | ≤15S | ||||||||
Tiempo de recuperación | Exposición a altas temperaturas 30 min para alcanzar y estabilizar la temperatura caliente requerida de la muestra de prueba | ||||||||
Exposición a baja temperatura 30 min para alcanzar y estabilizar la temperatura fría requerida de la muestra de prueba | |||||||||
≤ 5 min | |||||||||
Temperatura ambiente. | + 5ºC ~ + 35ºC | ||||||||
Poder | CA 380 ± 10 % 50Hz, 3 cables de fase 4 + cables de tierra |
(2) Serie KTS-B
Modelo |
| ||||||||
72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
Tamaño interior (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Tamaño exterior (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Peso de prueba (KG) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Baja temperatura. cámara | -70ºC ~ -10ºC, tiempo de enfriamiento previo: + 20ºC -70ºC, ≤ 60 min | ||||||||
Prueba. Cámara | -55ºC ~ + 150ºC | ||||||||
Alta temperatura. temperatura de la cámara | + 60ºC ~ + 200ºC, tiempo de precalentamiento: ≤20 min | ||||||||
Tiempo de transición | ≤15S | ||||||||
Tiempo de recuperación | Exposición a altas temperaturas 30 min para alcanzar y estabilizar la temperatura caliente requerida de la muestra de prueba | ||||||||
Exposición a baja temperatura 30 min para alcanzar y estabilizar la temperatura fría requerida de la muestra de prueba | |||||||||
≤ 5 min | |||||||||
Temperatura ambiente. | + 5ºC ~ + 35ºC | ||||||||
Poder | CA 380 ± 10 % 50Hz, 3 cables de fase 4 + cables de tierra |
