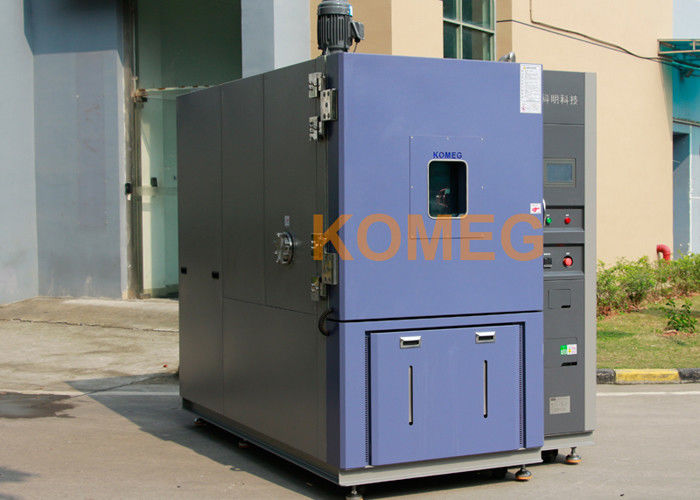

| Ⅰ. Descripción del producto |
| Capaz de simular exactamente una amplia gama de ambientes naturales complicados, y es conveniente para la prueba de confiabilidad en productos industriales. Cumpla los requisitos estándar GB5170.2.3.5.6-95 del equipo y de los métodos de prueba de prueba ambiental para los parámetros básicos de productos eléctricos y electrónicos bajo condición de la humedad, de la baja temperatura, de la temperatura alta, y del calor constante. |
| Ⅱ. Uso |
| Aplicable a la prueba ambiental de la adaptabilidad y de confiabilidad en las unidades industriales tales que electrónica, aparato eléctrico, batería, plásticos, comida, producto de papel, vehículo, metal, química, material de construcción, institución de investigación, oficina de la inspección y de la cuarentena, universidad etc…. |
| Ⅲ. Características |
|
Prueba A del ● GB-2423.1-89 (IEC68-2-1): Prueba de la baja temperatura
Prueba B del ● GB-2423.2-89 (IEC68-2-2): Prueba da alta temperatura
Prueba de vida da alta temperatura del ● GJB360.8-87 (MIL-STD.202F)
Prueba da alta temperatura del ● GBJl50.3 (MIL-STD-810D)
Prueba de la baja temperatura del ● GJBl50.4 (MIL-STD-810D)
Prueba Ca del ● GB2423.3-93 (IEC68-2-3): Prueba de calor constante
DB de la prueba del ● GB2423.4-93 (IEC68-2-30): Prueba húmeda de la alternativa del calor
Prueba de calor de la humedad del ● GJBl50.9-93 (MIL-STD-810D)
|
| protección 1.Energy |
Modo de puente para ajustar capacidad de enfriamiento de alcanzar una temperatura constante y una humedad eficazmente |
| operación 2.Easy |
El ※ usando la compañía poseyó el regulador de pantalla LCD táctil de la marca KOMEG KM-5166 con la determinación de los parámetros de control del PID
Acercamiento flexible del ※ para la recopilación de datos y la grabación
|
| confiabilidad 3.High |
Importan a las partes fundamentales del ※, asegurando la vida de servicio y la alta confiabilidad
Separador de aceite eficiente del ※ para asegurar la vida de servicio del compresor
|
| Ⅳ. Parámetros técnicos principales |
| 1. Cámara |
| 1,1 volumen del espacio de trabajo |
Identificación del × de IW700× IH 700 480 milímetros |
| 1,2 tamaño del exterior |
Sobre IW1.1m x IH1.9m XI D2.5m. (Tipo refrescado aire) |
| 2. Temperatura |
| 2,3 gama de temperaturas |
-70℃~150℃ |
| 2,4 estabilidad de los temporeros |
±0.5℃ |
| tarifa del cambio 2.5Temperature: |
Entre la gama de -40℃ ~ 85℃
+85℃ a -40℃, 5℃/min (linear, con aluminio de la carga 10kg)
-40℃ a 85℃, 5℃/min (linear, con aluminio de la carga 10kg)
+85℃ a -40℃, 10℃/min (no lineal, con aluminio de la carga 10kg)
-40℃ a 85℃, 10℃/min (no lineal, con aluminio de la carga 10kg)
|
| 3. Humedad |
| 3,1 gama de humedad |
20%R.H.~98%R.H |
| 3,2 controle la gama |
|
| 3,3 desviación de la humedad |
±3%RH |
| 3,4 uniformidad de la humedad |
±3%RH |
| 3,5 desviación de la humedad |
±2.0%RH |
| La medida antedicha de las especificaciones en la temperatura del ambiente en + el ℃ 25, la temperatura y la prueba de funcionamiento de la humedad está según la regulación en cuestión de la medición estándar IEC60068-3; sensores colocados en la tobera de la unidad. |
|
| Ⅴ, estructura de la cámara |
|
La estructura y la cámara totales fueron compuestas de tres porciones como abajo.
Caja del aislamiento, unidades de refrigeración separadas, y gabinete de control eléctrico.
|
| caja 1.Insulation |
material de la pared del ※: acero de carbono de alta calidad con el espray estático del color
material interno de la pared del ※: SUS304 # placa de acero inoxidable mate
Materiales de aislamiento del ※: capa rígida + fibra de vidrio del aislamiento de la espuma de poliuretano.
|
| 2.Door |
El alambre de la calefacción fue instalado en los marcos de puerta para prevenir la condensación en las bajas temperaturas. |
| ventana 3.Observation |
Con la ventana panorámica de W430mm*H530mm, el aislamiento eléctrico multi-hueco vidrio cubierto previene la condensación con eficacia |
| puerto 4.Cable |
Φ50 milímetro situado en ambos lados (each*1) con el tapón de goma y la cubierta plástica |
| dispositivo 5.Lighting |
11W/AC220V *1 situado en ventana panorámica |
| 6. agujero del aire acondicionado |
El agujero de Φ80mm localizado en el top y la parte inferior de la cámara, con electromágnetico para ajustar el dispositivo ajusta automáticamente el flujo de aire. |
| tenedor 7.Sample |
Dos capas de acero inoxidable muestrean el tenedor, incluso capa de la capacidad de carga 50kg/sub. |
| echadores 8.Mobile |
Echadores móviles *4 con las tazas del pie |
| caja de control 9.Electric |
Disyuntor de poder total, protección de sobrecalentamiento. |
| Ⅵ, sistema de aire acondicionado |
| 1. Modo de control |
Los lazos de la ventilación forzada diseñan, la temperatura y el sistema de control de humedad (BTHC) de la balanza. |
| 2. Dispositivo del aire acondicionado |
difusor Top-montado para asegurar la uniformidad de la temperatura y de la humedad
La fan centrífuga de eje largo, evaporadores, calentadores, humectadores fue instalada en la caja del aire acondicionado
|
| 3. Calefacción |
Calentadores eléctricos del alambre de la aleación del níquel-cromo de la calidad,
Modo de control sin contacto (SRR).
|
| 4. Enfriamiento |
Cambiador de calor aletado de aluminio del aire del tubo de cobre del modelo de onda sinusoidal (refrigerado) |
| 5. Compresor |
Compresor de la marca del bock de GEA
|
| 6. Dispositivo que estrangula |
Válvula y capilar de la extensión termal
|
| 7. Refrigerante |
(El índice del daño del ozono es 0) nivel de alta temperatura respetuoso del medio ambiente R404a o R23 de refrigerante. |
|
8. Piezas y su marca
|
| Parte |
Marca |
Observaciones |
| Compresor |
Bock (Alemania importó) |
|
| Divisor del aceite |
ALCO, AC&R, ESK |
|
| Evaporador (placa) |
DANFOSS |
|
| Retransmisión de la presión |
DANFOSS, RANCO |
|
| Condensador (placa) |
DANFOSS |
|
| Programa de cribado de sequía |
DANFOSS, SPORLAN |
|
| Capilar |
KOMEG |
|
| Válvula de la extensión |
DANFOSS, SPORLAN |
|
| Válvula electromagnética |
SAGINOMIYA, CASTEL |
|
| Válvula de regulación de la presión del gas de escape |
SAGINOMIYA |
|
| Válvula de regulación de condensación de la presión |
SAGINOMIYA DANFOSS |
|
| Nota: Dos opciones enumeradas están para el propósito alterno de la opción y de la copia de seguridad |
|
| 9. Tecnología de la refrigeración |
La soldadura del nitrógeno del ※, bomba de vacío rotatoria de dos etapas de la paleta, asegura a eso el sistema de enfriamiento interno limpio y confiable.
bandeja del agua del ※ situada en la parte inferior del compresor para asegurar el dren condensado del agua a través del tubo libremente en la parte posterior de la cámara.
|
| 10. Principio de la refrigeración |
Sistema de refrigeración de la compresión del vapor |
| Ⅶ, sistema de control |
| 1. Función de la grabación de la curva |
Pt100 |
| 2. Regulador |
Regulador de pantalla LCD táctil de la marca KM-5166 de KOMEG con la determinación de los parámetros de control del PID
|
| 3. Exhibición |
La temperatura y el valor real de (SV) de los ajustes de la humedad (picovoltio) se pueden exhibir directamente,
La ejecución del programa puede exhibir los números, los párrafos, el tiempo restante y los ciclos, exhibición del tiempo en marcha,
Edición de programas y exhibición gráfica de la curva,
Exhibición fija o del programa de la operación de situación,
pantalla de visualización de 7-inch TFT.
|
| 4. Resolución |
Temperatura: + 0,01 ℃; Humedad: + 0,1%; Tiempo: 1min |
| 5. Gama del ajuste |
La temperatura se puede ajustar sobre la base de los temporeros de trabajo del equipo (el ℃ del límite superior +5, el ℃ de un límite más bajo -5) |
| 6. Modo corriente |
funcionamiento programable, funcionamiento constante y bota de la reservación |
| 7. Modo del ajuste |
Entrada del modo del tacto |
| 8. Interfaz de comunicaciones |
Recopilación de datos cuando está conectado con un ordenador
Puede ser utilizado como la supervisión y sistema teledirigido,
El múltiplo trabaja a máquina el control de la sincronización disponible.
|
| 9. Tarjeta de la memoria de disco de U |
1G-8G disponible |
| 10. Recopilación de datos |
RAM con los ajustes de la protección de la batería, datos se puede ahorrar, almacenamiento máximo de la memoria de los datos históricos es 90 días (cuando el tiempo del muestreo es 1min) |
| 11. Del poder memoria apagado |
El modo de la recuperación del poder se puede fijar como comienzo caliente, arranque en frio y parada. |
| 12. Función preestablecida |
el tiempo de la bota se puede fijar libremente y los funcionamientos de máquina automáticamente al poner corriente |
| 13. Entorno informático |
Windows 2000 o Windows XP |
| 14. Conexión de red |
Puede ser conectado con Ethernet, función teledirigida, recopilación de datos, puede controlar simultáneamente las máquinas múltiples. |
| 15. Fecha y hora |
Critique la alarma y las causas que manejan los avisos, protección del poder, la protección más baja de la temperatura límite, función del contador de tiempo (comienzo automático y funcionamiento automático) de la parada, función autodiagnóstica. |
| ajuste de la cuesta 16.Temp |
|
|
el interfaz 17.Program que fija la temperatura caliente, caliente empapa el tiempo, control de tiempo de la rampa/tarifa, temperatura fresca y fresco empape el tiempo
|
|
| Ⅷ. Sistema de control eléctrico |
|
1. Distribución de poder
Gabinete de control
|
Ventilador del ※
Centralita telefónica del ※
Especímenes del ※ terminales
Interfaz físico del ※ RS-485 (si compra centralizada supervisando software)
※ El disyuntor total de la salida del poder.
|
|
2. Piezas y su marca
|
| Piezas |
Marca |
Observaciones |
| Regulador |
KOMEG |
Pantalla LCD táctil KM-3166 |
| Interruptor de la protección del alambre |
Schneider |
|
| Contactor de la CA |
Fuji, Schneider |
|
| Retransmisión termal |
Schneider |
|
| retransmisión de la secuencia de fase |
Fuji, CROUZET |
|
| Retransmisión del tiempo |
Panasonic |
|
| Contactor de la CA |
Schneider |
|
| Retransmisiones de estado sólido |
Carlo Gavazzi |
|
| Fusible de la temperatura |
EMERSON, MICROTEMP |
|
Nota: Dos opciones enumeradas están para el propósito alterno de la opción y de la copia de seguridad
|
| 3. Sistema de protección |
3,1 sistema de enfriamiento:
Protección de sobrepresión del compresor del ※
Protección de recalentamiento del motor compresor del ※
Motor compresor del ※ sobre la protección actual
Protección de recalentamiento de la fan del condensador del ※
3,2 laboratorio
Protección de sobrecalentamiento ajustable del ※
--- sobre el modo 1 de la protección de la temperatura
Fusible de la temperatura del espacio de la prueba del ※ --- sobre el modo 2 de la protección de la temperatura
Límite del canal del aire acondicionado del ※ sobre temperatura
--- sobre el modo 3 de la protección de la temperatura
Regulador del ※ fijado sobre alarma del cierre de la temperatura
--- sobre el modo 4 de la protección de la temperatura
Recalentamiento del motor de fan del ※.
3,3 otro
※ La protección total de la pérdida de la secuencia de fase del poder y de la fase;
protección de la salida del ※;
Protección del cortocircuito de la carga del ※.
|
|
4. Dispositivos de seguridad adicionales
Protección del espécimen
|
Además del sistema de vigilancia programable del valor límite,
el gabinete de prueba del clima se equipa de un regulador del límite de la temperatura del cielo y tierra que se pueda ajustar digital (protección del espécimen con el sensor separado) según EN 60519-2 (1993).
La señal se indica visualmente y acústico. Un contacto potencial-libre para apagar fuentes de alimentación está disponible para el cliente.
|
| 5. Alarma |
El equipo para el correr y envía la alarma acústica cuando la protección antedicha aparece, mientras tanto, falta, causas y las soluciones serán exhibidas en la pantalla. |
| Ⅸ, instalación |
|
1. Poder
|
El ※ el AC380V±10%, 50Hz±1Hz, 3 fase 4 ata con alambre los alambres de +Ground
El cable de transmisión del ※ está conectado con el interruptor del aire en caja de control
Poder total del ※ ~30 kilovatios, 50A;
Voltaje del ※ permitido: CA (el 1±10%) 380V
Frecuencia del ※ permitida: (el 1±1%) 50Hz
Resistencia del ※ del cable de toma de tierra menos que 4Ω
Modo de TN-S o modo del TT para la fuente de alimentación
El ※ se debe equipar de un aire de la independiente y del soldado o del interruptor usado por este dispositivo solamente.
|
| 2. Abastecimiento de agua |
Agua de la humectación del ※: consumo máximo del agua o del agua del deionizer: 7L/h
El ※ al usar los sistemas del RO, requisitos del abastecimiento de agua es
Presión de agua 0.2MPa, línea DN10 del tubo
Consumo máximo: 7L/corriente del H.
|
| 3. Ambiente circundante |
5 ~ 35℃, Humidity≤85%R.H |
| 4. Calidad del aire |
Ningunas altas concentraciones de polvo o de gases corrosivos |
| 5. Ambiente de la instalación |
distancia del ※ de la pared a los lados y a la parte posterior de la cámara más de 800m m, al frente más de 1500m m. Proporcione los drenes independientes del condensado del dispositivo de distribución y de la humectación de la distribución de poder, y el dispositivo del conector de alimentación externa es necesario
gases del suelo del nivel del ※, bien-ventilada, inflamable, explosiva, corrosiva y polvo
Radiación electromágnetica no fuerte del ※ cerca
※ Con el dren de piso (menos de 2 metros de la unidad de refrigeración)
capacidad de carga de piso del lugar del ※: no menos than800kg/m2
espacio adecuado de la licencia del ※ para el mantenimiento
|
| 6. Cable de toma de tierra |
Poniendo a tierra resistencia menos que 4Ω, pernos que ponen a tierra situados en la base del gabinete. |
| 7. Drenaje |
Agujero de dren instalado en la base de la vivienda |
| 8. Puerto del cable |
φ50, φ80, φ100, el puerto del cable de φ120mm, la ubicación y el número se pueden modificar para requisitos particulares según exigencias del consumidor si la estructura corporal de la cámara permite. |
| 9. Almacenamiento del equipo |
El ※ cuando el dispositivo no funciona, la temperatura ambiente se debe mantener dentro de 0 ~ el ℃ 45
Que sigue habiendo el ※ cuando la temperatura ambiente está debajo de 0 ℃, el agua en el dispositivo debe ser drenado para evitar los tubos de agua que congelan y estar roto
|
| agua 10.Tap |
(Equipado solamente para el tipo equipo del húmedo-calor de prueba)
Temperatura: ℃ 5 ~ ℃ 35
Humedad relativa: Derecho del ≤85%
Presión de aire: 86 ~ 106kpa
|
| 11. Agua de enfriamiento |
Flujo de 200kg/de h, presión 0,1 ~ 0.25MPa, conector macho del equipo DN15 de la máquina del tratamiento de aguas
La calidad del agua se aplica a los estándares de la salud del agua potable GB5749-1985
|
| 12. Abastecimiento de agua |
Temperatura del agua: temperatura del agua de circulación de enfriamiento: ≤ + ℃ 32
Presión: presión de circulación del abastecimiento de agua de enfriamiento: 0.25MPa ~ 0.4MPa
El diseño y la construcción del sistema de tubo de agua de enfriamiento deben asegurarse de que el refrigerador en la presión de entrada clasificada del flujo de 0.25MPa ~ 0.4MPa, exportaciones del refrigerador a la caída de presión de las torres de enfriamiento es menos que fluyen 0.05MPa: 15t/h
Conexión del agua: DN40 preparado dentro de un par de juntas roscadas en la unidad de refrigeración
Otro: Cumple con el código del GB 50050-1995 para el diseño de tratamiento de aguas industrial de enfriamiento
Recomiende instalar al procesador electrostático del agua (limpieza, las algas)
|
| 13. Supervisión centralizada |
Para el telecontrol la supervisión centralizada, necesita otra PC (sistemas operativos de Windows 2000/XP, un puerto COM y un puerto de USB); Equipado del convertidor RS-485/RS-232 y de un cable los 25m de la comunicación. |
| Ⅹ. Documentación técnica |
| 1.Accessory |
Operación Manual*1 del ※
Mantenimiento Manual*1 (refrigeración y diagrama esquemático eléctrico) del ※
|
| |
|
|
|
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
