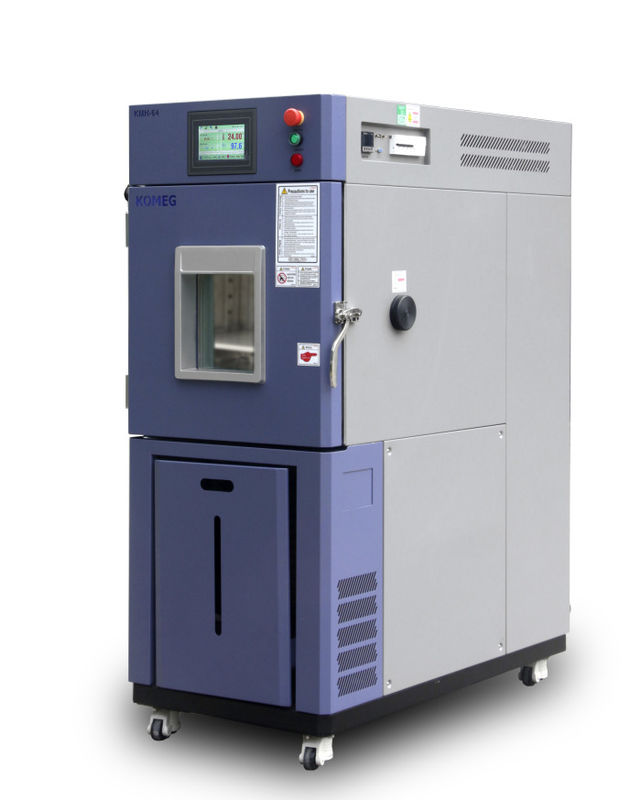

| Descripción del producto |
Capaz de simular con precisión una amplia gama de entornos naturales complicados, y es adecuado para la confiabilidad Test en productos industriales. Cumplir con los requisitos estándar GB5170.2.3.5.6-95 de equipos de pruebas ambientales. y métodos de prueba para los parámetros básicos de productos eléctricos y electrónicos en condiciones de humedad, Baja temperatura, alta temperatura y calor constante. |
| Ⅱ.Aplicación |
Aplicables a pruebas de adaptabilidad y confiabilidad ambiental en unidades industriales tales como electrónica, electricidad, etc. aparato, batería, plásticos, alimentos, producto de papel, vehículo, metal, química, material de construcción, investigación Institución, Inspección y Oficina de Cuarentena, Universidad etc. |
| Ⅲ.Características |
● GB-2423．1-89 (IEC68-2-1) Prueba A: Prueba de baja temperatura ● GB-2423．2-89 (IEC68-2-2) Prueba B: Prueba de alta temperatura ● Prueba de vida útil de alta temperatura GJB360．8-87 (MIL-STD．202F) ● Prueba de alta temperatura GJBl50．3 (MIL-STD-810D) ● Prueba de baja temperatura GJBl50．4 (MIL-STD-810D) ● GB2423243-93 (IEC68-2-3) Prueba Ca: Prueba de calor constante ● GB2423 GB4-93 (IEC68-2—30) Prueba Db: Prueba alternativa de calor húmedo ● GJBl50．9-93 (MIL-STD-810D) Prueba de calor húmedo |
| 1． Conservación de energía | Modo bypass para ajustar la capacidad de enfriamiento para lograr una constante. temperatura y humedad efectivamente |
| Operación fácil | ※ Uso de la marca KOMEG KM-3166 pantalla táctil LCD. Controlador con ajuste de parámetros de control PID Approach Enfoque flexible para la recolección y registro de datos. |
| 3． Alta fiabilidad | ※ Las piezas clave son importadas, lo que garantiza la vida útil y una alta fiabilidad. Separ Separador de aceite eficiente para garantizar la vida útil del compresor |
| Ⅳ. Parámetros técnicos principales |
| 1. cámara |
| 1.1 volumen de espacio de trabajo | Opcional |
| 1.2 tamaño exterior | Opcional |
| 2. temperatura |
| 2.3 Rango de temperatura | -20 ～ 150 ℃ |
| 2.4 Desviación de temperatura | ± 2.0 ℃ |
| 2.5 Constancia de temperatura | ± 0.5 ℃ |
| 2.6 Uniformidad de temperatura | ± 2.0 ℃ |
| 3. Humedad |
| 3.1 Rango de humedad | 20% RH ～ 98% RH |
| 3.2 rango de control | |
| 3.3 Desviación de humedad | ± 3.0 ％ RH (＞ 75 ％ RH) ± 5.0 ％ RH (≤75 ％ RH) |
| 3.4 Uniformidad de humedad | 3.0 ％ RH (sin carga) |
| 3.5 Constancia de humedad | ± 2.0 ％ RH |
| Estructura de la cámara |
La estructura general y la cámara se componían de tres partes, como se muestra a continuación. Caja de aislamiento, unidades de refrigeración separadas y armario de control eléctrico. |
| 1 caja de aislamiento | ※ material de la pared: acero al carbono de alta calidad con spray de color estático Wall material de la pared interior: placa de acero inoxidable mate SUS304 # ※ Materiales aislantes: capa aislante de espuma rígida de poliuretano + fibra de vidrio. |
| 2．Puerta | El cable calefactor se instaló en los marcos de las puertas para evitar la condensación a bajas temperaturas. las temperaturas |
| 3．Observación de la ventana | Con ventana de observación, el vidrio recubierto con aislamiento eléctrico de múltiples huecos evita la condensación de manera efectiva |
| Puerto de 4．Cable | Φ50mm * 2 ubicados en ambos lados (cada uno * 1) con tapón de goma y cubierta de plástico |
| 5． Dispositivo de iluminación | 11W / AC220V * 1 ubicado en la ventana de observación |
| 6． agujero de salida de agua | Disponible para drenar el agua condensada. |
| 7 holder titular de la muestra | Dos capas de soporte de muestra de acero inoxidable. |
| Ruedas móviles de 8． | Ruedas móviles * 4 con copas de pie |
| Caja de control eléctrico 9． | Interruptor de potencia total, protección de sobrecalentamiento. |
| 10. Sistema de abastecimiento de agua. | Bomba de agua de suministro automático. |
| Sistema de aire acondicionado. |
| 1. Modo de control | Diseño de bucles de ventilación forzada, control de balanceo de temperatura y humedad. sistema (BTHC). |
| 2. Dispositivo de aire acondicionado. | Difusor montado en la parte superior para garantizar la uniformidad de temperatura y humedad. Se instaló ventilador centrífugo de eje largo, evaporadores, calentadores, humidificadores. en caja de aire acondicionado |
| 3. calentamiento | Calentadores eléctricos de alambre de aleación de níquel-cromo de calidad, Modo de control sin contacto (SRR). |
| 4. Enfriamiento | Intercambiador de calor de aire de tubo de cobre con aletas de aluminio de patrón sinusoidal (Aire enfriado) |
| 5. suministro de agua | Modo de suministro de agua interior |
| 6. humidificador | Humidificación por cuenca climatizada. Calentador de acero inoxidable con funda Control del calentador: período sin contacto, como la modulación de ancho de pulso, SSR (relé de estado sólido) Dispositivos de control de nivel de agua, calentador de unidad anti-seco. |
| 7. compresor | Compresor de la marca tecumseh |
| 8. Dispositivo de regulación | Válvula de expansión ermal y capilar |
| 9. Refrigerante | R404a Nivel de alta temperatura respetuoso con el medio ambiente de refrigerante |
10. Partes y su marca. | | Parte | Marca | Observaciones | | Compresor | Tecumseh | Piston hermetico compresores con bajo ruido | | Divisor de aceite | ALCO, AC & R, ESK | | | Evaporador (placa) | DANFOSS | | | Relé de presión | DANFOSS, RANCO | | | Condensador (placa) | DANFOSS | | | Programa de cribado de secado | DANFOSS, SPORLAN | | | Capilar | KOMEG | | | Válvula de expansión | DANFOSS, SPORLAN | | | Válvula de solenoide | SAGINOMIYA, CASTEL | | | Válvula reguladora de presión de gases de escape | SAGINOMIYA | | | Válvula reguladora de presión de condensación | SAGINOMIYA DANFOSS | | | Nota: las dos opciones enumeradas son para una opción alternativa y para fines de copia de seguridad |
|
| 11. Tecnología de refrigeración | Welding Soldadura de nitrógeno, bomba de vacío de paletas rotativas de dos etapas, asegúrese de que El sistema de refrigeración interno limpio y fiable. Tray bandeja de agua ubicada en la parte inferior del compresor para asegurar la condensación Drenaje del agua a través de la tubería libremente en la parte posterior de la cámara. |
| Ⅶ, Sistema de Control |
| 1. Función de grabación de curvas | Pt100 |
| 2. controlador | KOMEG marca KM-3166 controlador de pantalla táctil LCD con control PID parametrización |
| 3. Pantalla | Los valores de temperatura y humedad (SV) Valor real (PV) pueden ser se muestra directamente, La ejecución del programa puede mostrar números, párrafos, restantes tiempo y ciclos, visualización del tiempo de funcionamiento, Edición de programa y visualización gráfica de la curva, Visualización de estado de funcionamiento fijo o programado, Pantalla TFT de 7 pulgadas. |
| 4. resolución | Temperatura: + 0.01; Humedad: + 0.1%; Tiempo: 1min |
| 5. Rango de ajuste | La temperatura se puede ajustar según la temperatura de trabajo del equipo (el límite superior +5, el límite inferior -5 ℃) |
| 6. modo de ejecución | Ejecución programable, ejecución constante y arranque de reserva. |
| 7. Modo de ajuste | Entrada de modo táctil |
| 8. interfaz de comunicación | Recopilación de datos cuando está conectado a una computadora Puede ser utilizado como sistema de monitoreo y control remoto, Control de sincronización de múltiples máquinas disponible. |
| 9. U disco tarjeta de memoria | 1G-8G disponible |
| 10. Recopilación de datos | RAM con ajustes de protección de batería, los datos pueden ser guardados, máximo el almacenamiento de memoria de datos históricos es de 90 días (cuando el tiempo de muestreo es de 1 minuto) |
| 11. Apague la memoria | El modo de recuperación de energía se puede configurar como arranque en caliente, arranque en frío y parada. |
| 12. Función preestablecida | El tiempo de arranque se puede configurar libremente y la máquina se ejecuta automáticamente al girar en el poder |
| 13. entorno de software | Windows 2000 o Windows XP |
| 14. conexión de red | Se puede conectar a Ethernet, función de control remoto, recopilación de datos, puede controlar simultáneamente varias máquinas. |
| 15. Función | Alarma de fallas y causas de manejo, protección de energía, protección de temperatura de límite inferior, función de temporizador (inicio automático y automático). dejar de correr), función de autodiagnóstico. |
| Ⅷ. Sistema de control electrico |
1. Distribución de energía Cabina de control | ※ Ventilador ※ Centralita Terminal Especimenes terminales Interface Interfaz física RS-485 (si se compra un software de monitoreo centralizado) ※ El disyuntor de fuga de potencia total. |
2. Partes y su marca. | | Partes | Marca | Observaciones | | Controlador | KOMEG | Pantalla táctil LCD KM-3166 | | Interruptor de protección de cable | Schneider | | | Contactor AC | Fuji, Schneider | | | Relé térmico | Schneider | | | relé de secuencia de fase | Fuji, ganchillo | | | Relé de tiempo | Panasonic | | | Contactor AC | Schneider | | | Relés de estado sólido | Carlo Gavazzi | | | Fusible de temperatura | EMERSON, MICROTEMP | |
Nota: las dos opciones enumeradas son para una opción alternativa y para fines de copia de seguridad |
| 3. Sistema de protección | 3.1 Sistema de enfriamiento: ※ Protección contra sobrepresión del compresor. ※ Protección contra sobrecalentamiento del motor del compresor ※ Motor compresor sobre protección de corriente. ※ Protección contra sobrecalentamiento del ventilador del condensador 3.2 Laboratorio ※ Protección de sobrecalentamiento ajustable --- sobre el modo de protección de temperatura 1 ※ Fusible de temperatura del espacio de prueba --- modo de protección contra sobrecalentamiento 2 Limit Límite del canal de aire acondicionado sobre temperatura. --- sobre el modo de protección de temperatura 3 ※ Controlador programado por alarma de apagado por temperatura --- sobre el modo de protección de temperatura 4 ※ Sobrecalentamiento del motor del ventilador. 3.3 Otros ※ La secuencia de fase de potencia total y la protección de pérdida de fase; ※ protección contra fugas; ※ Carga protección contra cortocircuitos. |
| 4. alarma | El equipo deja de funcionar y envía una alarma audible cuando el anterior Aparece la protección, mientras tanto, fallas, causas y soluciones serán se muestra en la pantalla. |
| Ⅸ. Instalación |
1. potencia | ※ AC380V ± 10%, 50Hz ± 1Hz, 3 cables de fase 4 + cables de tierra ※ El cable de alimentación está conectado al interruptor de aire en la caja de control Power Potencia total ～ 8 kW, 10A ※ Voltaje permitido: CA (1 ± 10%) 380V ※ Frecuencia permitida: (1 ± 1%) 50Hz ※ Resistencia del cable a tierra inferior a 4Ω Modo TN-S o modo TT para fuente de alimentación Debe estar equipado con un interruptor de aire o energía independiente y privado . use d solo por este dispositivo . |
| 2. Suministro de agua | ※ Agua de humidificación: agua o desionizador. Consumo máximo: 7L / h ※ Al usar sistemas de RO, los requisitos de suministro de agua son Presión de agua 0.2MPa, tubería DN10. Consumo máximo: 7L / h. flujo de agua |
| 3. Entorno de entorno | 5 ～ 35 ℃, Humedad≤85% RH |
| 4. calidad del aire | No hay altas concentraciones de polvo o gases corrosivos. |
| 5. entorno de instalación | ※ distancia de la pared a ambos lados y parte posterior de la cámara más de 800mm, al frente mas de 1500mm. Proporcionar poder independiente Distribuidores de distribución y humidificación de drenajes de condensados, y externos. dispositivo de conector de alimentación es necesario Gases gases a nivel del suelo, bien ventilados, no inflamables, explosivos, corrosivos y polvo ※ No hay radiación electromagnética fuerte cerca ※ Con drenaje de suelo (a menos de 2 metros de la unidad de refrigeración) ※ capacidad de carga del piso del lugar: no menos de 800 kg / m2 ※ dejar espacio adecuado para el mantenimiento |
| 6. cable de tierra | Resistencia a tierra inferior a 4Ω, pernos a tierra ubicados en la Base del armario. |
| 7. Drenaje | Orificio de drenaje instalado en la base de la carcasa |
| 8. puerto de cable | φ50, φ80, φ100, cable120mm puerto de cable, ubicación y número pueden ser Personalizado de acuerdo con los requisitos del usuario si la estructura de la cámara permite. |
| 9. Almacenamiento de equipos. | ※ Cuando el dispositivo no funciona, la temperatura ambiente debe ser mantenido dentro de 0 ~ 45 ℃ ※ Cuando la temperatura ambiente es inferior a 0, el agua restante en El dispositivo debe drenarse para evitar que las tuberías de agua se congelen y se rompan. |
| 10. monitoreo centralizado | Para monitoreo centralizado remoto, necesita otra PC (Windows 2000 / XP sistemas operativos, un puerto COM y un puerto USB); Equipado con Convertidor RS-485 / RS-232 y un cable de comunicación de 25m. |
| Documentación técnica. |
| 1. Documentación técnica | ※ Manual de operación * 1 ※ Manual de mantenimiento * 1 |
| | | | | | |
