Datos del producto:
Pago y Envío Términos:
|
Nombre del producto: | Cámaras sin llamar modulares | Materiales: | De acero inoxidable |
---|---|---|---|
Volumen: | 43.3m3 | Pruebe el tamaño: | 4800*2100*4300m m |
modelo fresco: | Refrigerado por agua | Garantía: | 1 año |
Alta luz: | caminata en compartimiento de la humedad,paseo en cámara climática |
Cámara con cámara táctil LED, cámara de prueba climática refrigerada por agua
Aplicaciones
Walk in test Chamber se usa para varios tipos de pruebas, como la evaluación de prototipos, pruebas de investigación y desarrollo, pruebas de producción, pruebas de estrés aceleradas, pruebas de confiabilidad, análisis de fallas y cualquier otra aplicación donde se necesite simulación ambiental.
1. Todos los sistemas de habitaciones sin cita previa
a. Operar continuamente en modo de enfriamiento.
segundo. Proporcione un sistema de derivación de gas caliente para automatizar la reducción de capacidad cuando la sala se encuentre en el punto de temperatura establecido.
do. Están construidos con componentes de alta calidad que incluyen: solenoides de línea de líquido, mirilla líquida, secadores, filtros y válvulas TX.
re. Contienen compresores semiherméticos (o iguales) de Bock.
mi. Contiene controles de pantalla táctil LED (o iguales).
F. Cumplir con las directrices de ASHRAE para tuberías y clasificación.
sol. Se ensamblan en fábrica y se prueban.
h. Son fáciles de mantener porque los componentes son fácilmente accesibles y están claramente etiquetados.
Se pueden montar unidades de hasta 5 HP en el techo de la sala de estar. Las unidades más grandes se instalan en el piso al lado de la habitación.
Diagramas completos de tuberías, esquemas y datos de carga están disponibles para nuestras salas de visitas ambientales.
2. Principales parámetros técnicos
PRESUPUESTO | |||||||
Modelo | KMHW- | ||||||
4 | 6 | 8 | 13 | 17 | 21 | ||
Volumen (m³) | 9 | 12.9 | 16.8 | 16.8 | 35.2 | 43.3 | |
Dimensiones interiores | W (mm) | 2100 | 3000 | 3900 | 3000 | 3900 | 4800 |
H (mm) | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | |
D (mm) | 2050 | 2050 | 2050 | 4300 | 4300 | 4300 | |
Dimensiones exteriores | W (mm) | 3250 | 4160 | 5050 | 5050 | 5050 | 5950 |
H (mm) | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | |
D (mm) | 2250 | 2250 | 2250 | 2250 | 4500 | 4500 | |
Sistema de control | Sistema equilibrado de control de temperatura y humedad | ||||||
Temperatura. distancia | Máximo: 80ºC, 120ºC; Mínimo: -60ºC, -50ºC, -40ºC, -30ºC, -20ºC, -10ºC, 0ºC | ||||||
Rango de humedad | 10%, 20%, 30% ~ 95% | ||||||
Temperatura. constancia | ± 0.5ºC | ||||||
Constancia de humedad | ± 2.5% RH | ||||||
Temperatura. uniformidad | ± 2.0ºC | ||||||
Uniformidad de humedad | ± 5.0% RH | ||||||
Tiempo de calentamiento | + 20ºC ~ + 80ºC, dentro de 60 min | ||||||
Bajar el tiempo | + 20ºC ~ -55ºC -40ºC-20ºC-10ºC, dentro de 120 o 90 o 60 min | ||||||
Material interior | Placa de acero inoxidable (SUS 304) | ||||||
Material exterior | Pintura al horno de acero o acero inoxidable (SUS304) | ||||||
Material de aislamiento | Espuma de poliuretano rígida | ||||||
Tamaño de la puerta (mm) | Ala simple: W800 * H1800; Ala doble: W1600 * H1800; | ||||||
Dispositivos de seguridad (estándar) | Sin fusible, sobrecalentamiento y protección contra sobrecargas para el compresor, protección contra sobrecalentamiento, protección contra sobrecarga para sopladores, protección contra calor seco | ||||||
Accesorios estandar | Ventana de la vista * 1, puerto de cable (puertoΦ50mm) * 1, lámpara de cámara * 1, indicador de estado | ||||||
Sistema de refrigeración | Enfriado hidráulicamente | ||||||
Compresor semihermético, sistema de refrigeración de una etapa o cascada. | |||||||
Refrigerante libre de CFC (HFC-507 y HFC-23) | |||||||
Controlador | Panel | Pantalla táctil LCD de 7 pulgadas, pantalla seleccionable china o inglesa | |||||
Modelo de operación | Programa o punto fijo en ejecución | ||||||
Capacidad de memoria | 120 programas, 1200 pasos, todos repiten 999 ciclos, parte repite 99 ciclos | ||||||
Exactitud | Temp.:0.1% de FS ± 1 dígito Humedad: 0.1% de FS ± 1 dígito | ||||||
Entrada | Temp.:pt-100, Humedad: pt-100 o ~ 5V DCV | ||||||
Puerto de comunicaciones | RS-232 o RS-485 (Softawre es opción) | ||||||
Temperatura ambiente. | + 5ºC ~ + 35ºC | ||||||
Método de cableado | CA 380 ± 10% 50Hz, 3 fases 4 cables + cables de tierra | ||||||
Nota 1. Nos reservamos el derecho de cambiar las especificaciones sin previo aviso. | |||||||
2. tamaños personalizados y configuraciones disponibles |
3. Construcción de la habitación sin cita:
Las habitaciones están construidas con lengüetas de metal de acero inoxidable y paneles de sección de ranura. Una habitación ensamblada tiene perímetros de acero continuos para sostener los paneles firmemente en su lugar.
Las características del panel incluyen:
1) 100% de aislamiento
2) Peso ligero para un fácil manejo: el peso promedio del panel más grande es de 84 lb.
3) Pasadores de alineación para un ajuste preciso.
4) Las correas de acero conectan los brazos de bloqueo con los pasadores de bloqueo en los lados opuestos de los paneles.
5) Los candados accionados por leva garantizan un ajuste perfecto y permiten el montaje / desmontaje frecuente para reubicar o ampliar la habitación.
Caracteristicas
Walk-in, Drive-in Type
Interior de acero inoxidable (o galvanizado para ahorro).
Exterior de acero galvanizado pintado para una larga vida.
Las puertas de servicio MAP son abatibles (sin herramientas ni elevadores)
Fácil acceso a los componentes.
Sistema generador de vapor confiable para aplicaciones de humedad
Calentadores eléctricos con funda para seguridad y fiabilidad.
Las paletas ajustables en la rejilla de suministro permiten dirigir el flujo de aire según sea necesario
1. Material de conservación de calor, utilizamos espuma de PU de alta intensidad con material retardante de llama y algodón de fibra de vidrio de alta densidad, que puede garantizar una alta uniformidad precisa y mejor y evitar pérdidas de energía innecesarias. Mientras tanto, nuestro diseño puede garantizar mejor la seguridad del personal cuando se opera una cámara sin cita.
Temperatura de la habitación fría | Grueso de la pared y de la prueba de la cámara fría |
5 - 15 grados Celsius | 75mm |
-15 - 5 Grados Celsius | 100mm |
-20 - -15 Grado Celsius | 120mm |
-30 - -20 Grados Celsius | 150mm |
Más bajo que -30 grados Celsius | 200mm |
2. Diseño de la ventana de vidrio grande, ángulo de visión en todas las direcciones, película de recubrimiento eléctrico hueco y diseño anticondensación; luces LED incorporadas para facilitar el estado de la muestra de prueba de la observación en tiempo real en el curso de la prueba; Diseño de doble puerta, la gran puerta de vidrio interior con orificios para la operación conveniente.
3. La calidad del material de la caja interna es SUS304 # acero inoxidable importado, y la caja externa es de chapa de acero y el proceso de pintura aplica tecnología de recubrimiento de automóviles. El cuerpo de la caja se procesa de forma usando la máquina procesadora Triumph, su forma es agradable y limpia.
4. Visualizador de pantalla táctil LCD a todo color de gran tamaño, operación simple, programas fáciles de editar. PID con función de cálculo automático; Función de autodiagnóstico, mostrar mensaje de fallo y soluciones de disparo fallido paso a paso.
5. Una interfaz de comunicación RS-232 y RS-485, registrador de coincidencia, amplia capacidad de expansión. También admitimos control remoto por PC a través de wifi o cable (recomendado).
Normas implementadas y cumplidas
GB-2423. 1-89 (IEC68-2-1) Prueba A: Prueba de baja temperatura
GB-2423. 2-89 (IEC68-2-2) Prueba B: Prueba de alta temperatura
GJB360. 8-87 (MIL-STD.202F) Prueba de vida útil de alta temperatura
GBJl50. 3 (MIL-STD-810D) Prueba de alta temperatura
GJBl50. 4 (MIL-STD-810D) Prueba de baja temperatura
GB2423. 3-93 (IEC68-2-3) Prueba Ca: método para prueba de calor húmedo en estado estable
GB2423. 4-93 (IEC68-2—30) Prueba Db: Prueba alternativa de calor húmedo
GJBl50. 9-93 (MIL-STD-810D) Prueba de calor húmedo
Presupuesto
Rendimiento de alta calidad y fiabilidad;
Controlador: Pantalla táctil, control de parámetros y programas;
Precio competitivo y 12 meses de garantía de piezas gratis.

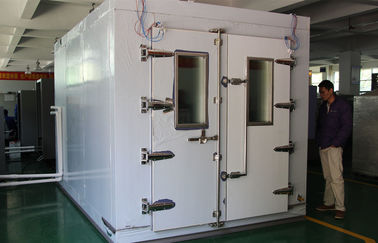

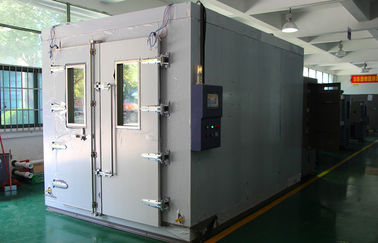

4. Show de habitaciones
