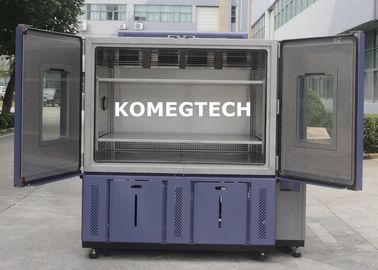

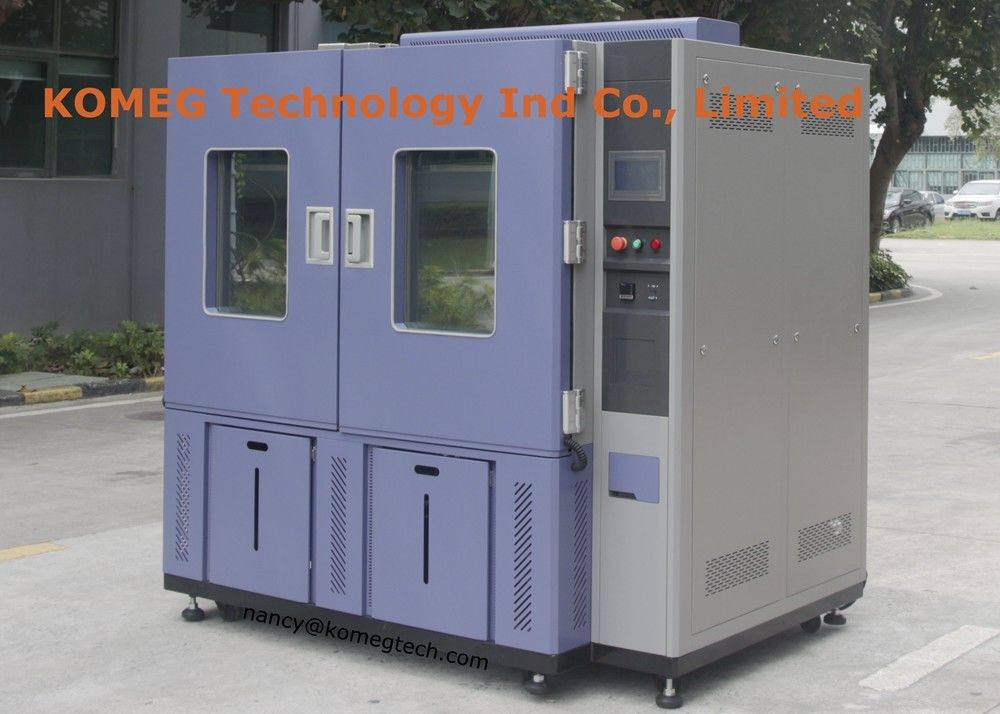

Cámara de prueba climática de ahorro de energía de acero inoxidable de alta precisión para pruebas de PCBA
1. Sistema de calefacción de la cámara de la prueba de la humedad de la temperatura de KOMEG:
Estructura:
1. Gran ángulo de visión y ventana de observación de calentamiento completo
2. Pantalla táctil a todo color de alta estabilidad
3. Agujeros en ambos lados
4. El portamuestras puede ajustar convenientemente la altura
5. Triple protección independiente contra la temperatura
6. Terminal de muestra de seguridad.
7. Ruedas de alta calidad para facilitar el movimiento del equipo.
8. ultra bastante
9. Desmonte el panel de operación para facilitar el mantenimiento
2. Sistema de enfriamiento
Para garantizar la cámara de velocidad de enfriamiento y los requisitos de temperatura mínima, la cámara del sistema de refrigeración sistema de refrigeración en cascada que consiste en un compresor importado, 2 juegos para -700C, con dos refrigerantes, R404A y R23. El sistema de refrigeración tiene una coincidencia razonable, alta confiabilidad y fácil mantenimiento.
El diseño y la aplicación de la tecnología de regulación de energía del sistema de refrigeración pueden garantizar un tratamiento eficaz, pero también en la capacidad de energía y refrigeración. Los sistemas de refrigeración se pueden ajustar en el caso del funcionamiento normal de la unidad de refrigeración, de modo que los costos operativos del sistema de refrigeración se reduzcan a Más estado de la economía.
3. Estándar cumplido e implementado:
Método de prueba de alta temperatura GB / Bb T2423.2-89
GB2423.1-89 prueba A: método de prueba de baja temperatura
GJB150.4-1986 prueba a baja temperatura
Método de prueba de baja temperatura IEC60068-2-1
IEC60068-2-38 ciclo de temperatura
IEC60068-2-78 temperatura de humedad constante
MIL - STD - 202G - 103B prueba de humedad
IEC60068-2-30 ciclo de temperatura de humedad
Método de prueba de calor de humedad constante GB / T2423.3
4. Especificaciones de parámetros de la cámara de humedad de la temperatura :
Las especificaciones se miden en el entorno de + 25 ℃, la medición de rendimiento de temperatura y humedad cumple con la regulación correspondiente de la norma IEC60068-3; Sensores colocados en la salida de aire.
| Modelo | KMH-1500L |
| Volumen de la cámara de 1500 l |
| Temperatura. distancia | -40 ° C ～ 150 ° C |
| Resolución de pantalla | 0.1 ° C |
| Estabilidad de la temperatura | Alto ± 0.5 ° C, bajo ± 1.0 ° C |
| Uniformidad de temperatura | ± 2.0 ° C |
| Tiempo de calentamiento | -40 ° C ～ + 100 ° C, dentro de 45 min |
| Bajar el tiempo | + 20 ° C ～ -40 ° C, dentro de 60 min |
| Dimensión interior (mm) | W 1500 × D 1000 × H 1000 mm |
| Dimensión exterior (mm) | Sobre: W2010 x D1510 x H 2150 mm |
| Material interior | Placa de acero inoxidable (SUS 304) |
| Material exterior | Pintura al horno de acero o acero inoxidable (SUS304) |
| Material de aislamiento | Espuma rígida de poliuretano y lana de fibra de vidrio |
| Poder total | 7KW (calentador 3KW incluido) |
| corriente maxima | 13.6A |
| Temperatura ambiente. | + 5 ° C ～ + 35 ° C |
| Fuente de alimentación | | CA 380V ± 10 ％ 50Hz, 3 cables de fase 4 + cables de tierra |
| Peso | 420 kg |
| Vista ventana de tamaño | 370 x 450 mm |
| Portamuestras | 2 piezas |
| Guarniciones | puerto de cable (puerto Φ50mm) * 1, lámpara de cámara * 1, cable de alimentación * 2m |
| Dispositivo de seguridad (estándar) | Sin fusible, protección contra sobrecarga, sobrecalentamiento y sobrecorriente, sobrecalentamiento. Proteger, protección contra sobrecarga para soplador, protección contra calor seco |
| Sistema de control | Sistema equilibrado de control de temperatura y humedad (BTHC) |
| Sistema de refrigeración | Enfriado por aire (enfriado por agua es opcional) |
| Compresor hermetico |
Sistema de refrigeración de una sola etapa, Refrigerante sin CFC (HFC-507 / HFC-23) |
| Controlador | Panel de pantalla táctil LCD de 7 pulgadas |
| Modelo de operación: Programa o punto fijo en ejecución. |
| Capacidad de memoria: 120 programas, 1200 pasos, |
| Todos repiten 999 ciclos, parte repiten 99 ciclos |
Nota: 1. Nos reservamos el derecho de cambiar las especificaciones sin previo aviso. 2. Tamaños personalizados y configuraciones disponibles. |
5. Ventajas --- ¿Por qué KOMEG ES tu elección correcta?
Beneficios más de lo que puede obtener de otro proveedor.
1 toque delicado y excelente experiencia de usuario
2. Diseño de la ventana de vidrio grande, ángulo de visión en todas las direcciones, película de recubrimiento eléctrico hueco y diseño anticondensación; luces LED incorporadas para facilitar el estado de la muestra de prueba de la observación en tiempo real en el curso de la prueba; Diseño de doble puerta, la gran puerta de vidrio interior con orificios para la operación conveniente.
3. La calidad del material de la caja interna es SUS304 # acero inoxidable importado, y la caja externa es de chapa de acero y el proceso de pintura aplica tecnología de recubrimiento de automóviles. El cuerpo de la caja se procesa de forma usando la máquina procesadora Triumph, su forma es agradable y limpia.
4. Visualizador de pantalla táctil LCD a todo color de gran tamaño, operación simple, programas fáciles de editar. PID con función de cálculo automático; Función de autodiagnóstico, mostrar mensaje de fallo y soluciones de disparo fallido paso a paso.
5. Una interfaz de comunicación RS-232 y RS-485, registrador de coincidencia, amplia capacidad de expansión. También admitimos control remoto por PC a través de wifi o cable (recomendado).
6. Embalaje:
Las cámaras de prueba climáticas programables están cubiertas con una película de burbujas de aire antes de colocarlas en la resistente caja de madera contrachapada, que no solo tiene una buena absorción de impactos, resistencia al impacto, sellado térmico y también tiene las ventajas de no tóxica, inodora, corrosión por humedad, a prueba de choques, etc. .
