Cámara programable de la prueba de choque termal del control de la pantalla LCD táctil para la prueba de la electrónica



Cámara programable del choque termal del control de la pantalla tácticl LCD para la prueba de la electrónica







1.  Descripción de las cámaras del choque termal:



La cámara de la prueba de choque termal es equipo de prueba indispensable en metal, plástico, caucho, electrónica y otras industrias. Utilizarla para probar el grado de la tolerancia de la estructura material o del material compuesto cuando está expuesta inmediatamente en extremadamente de alta temperatura y extremadamente - ambiente de la baja temperatura continuamente, para de quién sustancia química o daño físico debido a la extensión termal y a la contracción puede ser detectado en el tiempo más corto.









2. las características de las cámaras del choque termal de KOMEG:



1. Caliente el material de la preservación, nosotros utilizan la espuma de alta intensidad de la PU y el algodón de alta densidad de la fibra de vidrio, que pueden asegurar uniformidad arriba exacta y mejor y evitar pérdida de energía innecesaria. Mientras tanto, nuestro diseño puede asegurar mejor seguridad de los personales al actuar una cámara sin llamar.



2. Material interno de la pared y de la vivienda:

Para los pequeños modelos estándar, utilice generalmente la pared interna del acero inoxidable #304 1.0m m, vivienda del acero inoxidable #304 1.2m m;

Para modelos más grandes, o algunos modificados para requisitos particulares con necesidades especiales, utilizamos la pared interna del acero inoxidable #304 1,5 a 3.0m m, vivienda del acero inoxidable #304 sobre 1.5m m;



3. La calidad material de la caja interna es SUS304 # acero inoxidable montado importado, y la caja externa es placa de acero y el proceso de la pintura aplica tecnología de la capa del automóvil. El cuerpo de la caja es forma procesada usando la máquina de proceso de Triumph, su forma está agradable y aseada.



4. Displayer a todo color de gran tamaño de la pantalla tácticl LCD, operación simple, fácil corregir programas. PID con la función del cálculo automático; función, mensaje del fracaso de la demostración y soluciones autodiagnósticos del tiro del fracaso paso a paso.



5. Un interfaz de comunicaciones RS-232 y RS-485, registrador a juego, capacidad de expansión fuerte. También apoyamos teledirigido por la PC vía el wifi o el alambre (recomendado).









3.  Abajo están las diferencias entre la zona 3 y 2 dividen la cámara del choque en zonas termal:



cámara del choque termal 3-zone:

cámara tres en total: pruebe el espacio, de alta temperatura. cámara y a baja temperatura. cámara;

Ventaja: la limitación leve para el peso de la muestra de la prueba, la muestra de la prueba todavía guarda, esto puede reducir el impacto a las muestras moviéndolo, se puede utilizar para la prueba de la en-carga.

Comparado con el tipo de 2 zonas, porcentaje de averías relativamente bajo, bajo costo.

Desventaja: tiempo largo de la conversión



cámara del choque termal 2-zone:

solamente dos cámaras: de alta temperatura. Cámara y a baja temperatura. cámara

Ventaja: tiempo corto de la conversión, un espacio más pequeño necesario

Desventaja: pruebe la mudanza de la muestra. el tamaño de muestras de la prueba es limitado por el tamaño de la cesta









3. Especificación



(1) serie de KTS-A



Modelo		Serie de KTS-A
		72A	100A	150A	200A	252A	300A	480A
Tamaño interior (milímetros)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Tamaño exterior (milímetro)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	el an o 80	2500
Pruebe el peso		5	10	12	15	18	20	20
Cámara a baja temperatura		-55ºC~-10ºC, tiempo pre de enfriamiento: minuto del ≤ 60 de +20ºCto-55ºC
Pruebe la cámara		-40ºC~+150ºC
Cámara da alta temperatura		+60ºC~+200ºC, dentro de 20 minuto, precalentando tiempo
Tiempo de transición		≤15S
Tiempo de recuperación		Minuto de alta temperatura de la exposición 30 para alcanzar y para estabilizar a temporeros calientes requeridos de la muestra de la prueba
		Minuto a baja temperatura de la exposición 30 para alcanzar y para estabilizar a temporeros fríos requeridos de la muestra de la prueba
		minuto del ≤ 5
Temporeros ambiente.		+5ºC~+35ºC
Poder		La CA el 380±10% 50Hz, 3 fase 4 ata con alambre los alambres de +Ground



(2) serie de KTS-B



Modelo		Serie de KTS-B
		72B	100B	150B	200B	252B	300B	480B
Tamaño interior (milímetros)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Tamaño exterior (milímetro)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	el an o 80	2500
Pruebe el peso (los kilogramos)		5	10	12	15	18	20	20
A baja temperatura. cámara		-70ºC~-10ºC, tiempo pre de enfriamiento: +20ºC~-70ºC, minuto del ≤ 60
Prueba. Cámara		-55ºC~+150ºC
De alta temperatura. temperatura de la cámara		+60ºC~+200ºC, precalentando tiempo: minuto ≤20
Tiempo de transición		≤15S
Tiempo de recuperación		Minuto de alta temperatura de la exposición 30 para alcanzar y para estabilizar a temporeros calientes requeridos de la muestra de la prueba
		Minuto a baja temperatura de la exposición 30 para alcanzar y para estabilizar a temporeros fríos requeridos de la muestra de la prueba
		minuto del ≤ 5
Temporeros ambiente.		+5ºC~+35ºC
Poder		CA el 380±10% 50Hz, 3 alambres de los alambres +Ground de la fase 4



(3) serie de KTS-D



Modelo		Serie de KTS-D
		72D	100D	150D	200D	252D	300D	480D
Tamaño interior (milímetro)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Tamaño exterior (milímetro)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	el an o 80	2500
Pruebe el peso		5	10	12	15	18	20	20
Cámara a baja temperatura		-80ºC~-10ºC, tiempo pre de enfriamiento: minuto del ≤ 60 de +20ºCto-80ºC
Pruebe la cámara		-65ºC~+150ºC
Cámara da alta temperatura		+60ºC~+200ºC, dentro de 20 minuto, precalentando tiempo
Tiempo de transición		≤15S
Tiempo de recuperación		Minuto de alta temperatura de la exposición 30 para alcanzar y para estabilizar a temporeros calientes requeridos de la muestra de la prueba
		Minuto a baja temperatura de la exposición 30 para alcanzar y para estabilizar a temporeros fríos requeridos de la muestra de la prueba
		minuto del ≤ 5
Temporeros ambiente.		+5ºC~+35ºC
Poder		La CA el 380±10% 50Hz, 3 fase 4 ata con alambre los alambres de +Ground

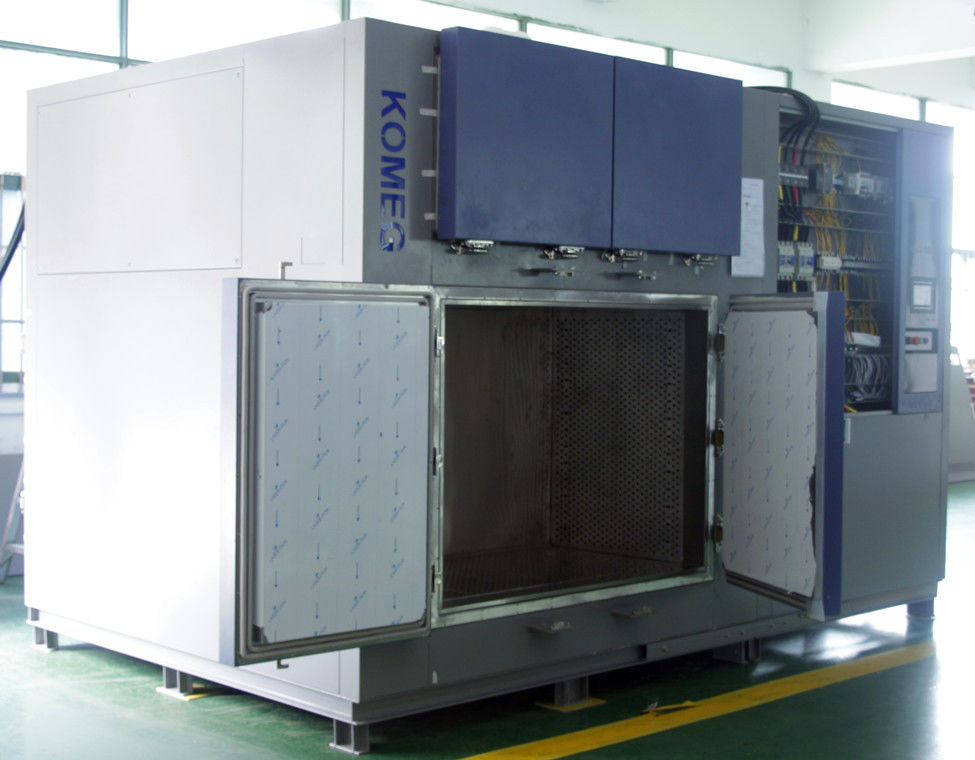

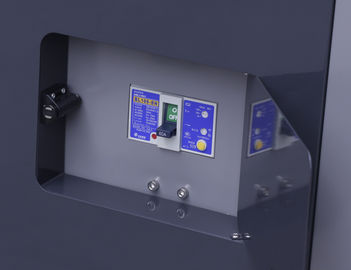

4. Imagen de los detalles de la cámara del choque termal:
