Humedad climática y vibración tres de la temperatura de los sistemas de prueba de la alta precisión integradas
Usos
Este equipo cumplió con el estándar nacional, capaz de satisfacer requisitos de prueba especiales, es solicitado extensamente productos electrónicos y eléctricos, piezas automotrices, componentes y materiales por temperatura constante alta-baja, el cambio de temperatura, el choque, la prueba de confiabilidad combinada etc húmeda de la simulación del ambiente de la vibración del calor.
Configuración de la tabla de la vibración
Sistema de vibración eléctrico de la serie de la refrigeración por aire
Sistema de enfriamiento eléctrico de la serie de la refrigeración por agua
Regulador al azar de la vibración de Digitaces
Regulador de la vibración del seno de Digitaces
Método móvil
Cámara alta-baja de la prueba de la temperatura (calor húmedo) con el carril de la diapositiva
Haga juego con la tabla de la vibración vía cámara alta-baja móvil de la prueba de la temperatura (pezón húmedo) en el carril de la diapositiva
Tabla de la vibración con el carril de la diapositiva
Haga juego con la cámara alta-baja de la prueba de la temperatura (pezón húmedo) vía la tabla de la vibración que mueve encendido el carril de la diapositiva.
Método de la conexión
Método de conexión de la conexión del eje Adopt (partido con la vibración vertical)
La tabla de la vibración consigue en la cámara vía el eje de conexión, partido con la cámara de la prueba alcanzar efectos de prueba combinados.
La vertical, vibración combinada horizontal, puede modificar diseño para requisitos particulares
| Sistema de control eléctrico |
|
| Panel de control |
a. Interruptor de paro de emergencia
b. Interruptor
c. Sobre el dispositivo de protección de la temperatura
d. Interfaz RS-485 o RS-232
|
| Dispositivo de protección de la seguridad |
Protección de la temperatura excesiva de A. Sample
La quemadura de B. Empty previene el interruptor de la protección
Protección contra sobrecarga de C. Motor
Interruptor de alta presión de la protección de D. Compressor
E. Compressor sobre switchF de la protección de la temperatura.
Interruptor de la protección de la sobreintensidad de corriente del compresor Interruptor de la protección de la sobreintensidad de corriente de F.Compressor
Interruptor de la protección de la fase del revés de G. Overvoltage
H. Ningún interruptor del fusible
I. triturador
|
| Indicación de alarma |
Cuando la protección antedicha, el dispositivo para el funcionamiento, y alarma del sonido y de la luz, al mismo tiempo en la ubicación de falta de la exhibición del regulador y sus causas y soluciones. |
| Ambiente de la instalación |
|
| Fuente de alimentación |
CA 3 ψ4W 380V 50Hz (cable de toma de tierra) de R.S.T.N (voltaje los fluctuation≦±10%) |
Cerco
ambiente |
Ensure que actúa la gama de temperaturas ambiental: 5 〜 35℃
|
| Protección de tierra |
resistencia de tierra ≦4Ω |
| P.S. |
1. Equipe por favor el poder antedicho exigido a la caja terminal de la máquina
controle; el usuario debe preparar exclusivamente un interruptor del ninguno-fusible para la máquina.
2. Confirme por favor si puede entrar en la puerta o tener acceso a los elevadores. |
| |
la oferta 3.This está para el precio de la máquina solamente y no incluye el coste del cable eléctrico, de la torre de agua y de los costes aflautados |

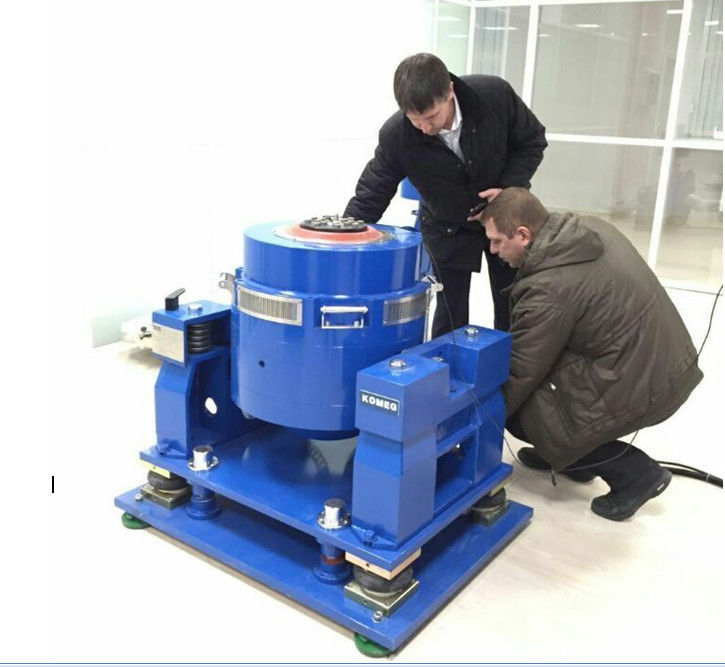

Sistema de vibración
| Ⅰ. Descripción |
| Los indicadores técnicos de la cámara de la prueba de vibración cumplen los requisitos de GB/T 13310-91 de “condiciones técnicas sacudida eléctricas de la tabla” y la empresa Q estándar/320502SN001-2002 “DV, serie de DC del sistema de prueba eléctrico de vibración”. |
| Ⅱ. Especificación |
| Especificación técnica del sistema |
| Fuerza emocionante |
Pecado: 19600N (2000kg.f)
Al azar: 19600N (2000kg.f)
|
| Gama de frecuencia |
Tabla vertical: 2Hz~3000Hz |
| Aceleración clasificada |
980m/s2100g (ninguna carga) |
| Velocidad clasificada |
2m/s |
| Dislocación clasificada |
51m m (p-p) |
| Carga máxima |
300kg |
| Masa equivalente de piezas móviles |
Tabla vertical: 20kg |
| Poder |
CA 3ψ4W el 380V±10% |
| Especificación técnica principal |
| De potencia de salida |
20kVA |
| voltaje de salida |
100V |
| Resistencia de entrada |
≥15kΩ |
| Relación señal-ruido |
≥60dB |
| Distorsión armónica (carga de resistencia) |
el <1.0% |
| Error de medida del voltaje de salida |
el ≤5% |
| Corriente de salida |
Al aumento del paso 150A, hasta 6000A |
| Cámara de enfriamiento |
Enfriamiento de aire forzado |
| Voltaje de la señal de entrada |
≤1.5Rms |
| Factor de cresta de la corriente de salida |
≥3 |
| Estabilidad de DC |
La deriva cero del terminal de salida no es mayor que 30mv/8h |
| Gama de frecuencia |
5-3500Hz: aumento de la frecuencia media de ±3dB: ≥80 |
| Eficacia de conversión de DC/AC |
el >90% |
| Propiedad de la carga |
Arbitrario resistente, capacitivo, sensato |
| Desequilibrio de la corriente de la máquina paralela |
el ≤2.8% |
| Horas de trabajo sin problemas medias |
horas >3500 |
| Poder |
Fase 50Hz de la CA 3 |
Características
diseño externo perfecto de la alta precisión 1.With, externo con los materiales revestidos en frío lados dobles del poder electrostático de la placa, internos con acero inoxidable resistente de alta temperatura del SUS #304.
el material 2.Insulation adopta el material de aislamiento termal del poliuretano de alta resistencia resistente al fuego de la PU que hace espuma.
3.More que el ahorro de la energía del 20% se alcanza y los gracias a la introducción de Japón y de la tecnología avanzada alemana del control del refrigerador.
los componentes de circuito del sistema 4.Control y de control se introducen con marca famosa.
