Datos del producto:
Pago y Envío Términos:
|
Nombre del producto: | cámara de la prueba de choque termal de 3 zonas | Material de Interrior: | 600*500*500m m |
---|---|---|---|
Material de Exterrior: | 1640*1890*1830m m | De alta temperatura. cámara: | +60 Oc~+200 Oc |
A baja temperatura. cámara: | -70 Oc~-10 Oc | Precaliente el tiempo: | +60 Oc~+200 Oc dentro de 20mins |
Tiempo Pre-Frío: | +20 Oc~-70 Oc dentro de 60mins | pruebe la cámara: | -55 Oc~+150 Oc |
Uso: | Máquina universal de prueba | Aplicación: | Extensamente |
Alta luz: | Cámara de prueba de choque de temperatura,cámaras de la prueba ambiental |

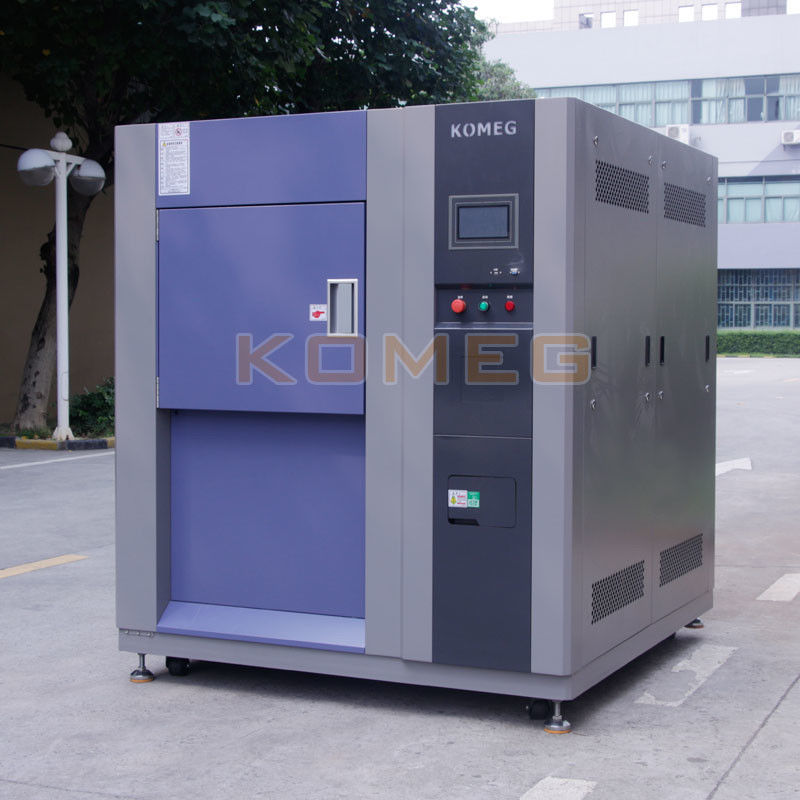

Fabricación de la cámara de la prueba de choque térmico de la humedad de alta y baja temperatura
Descripción del producto
Como sabemos, el choque térmico ocurre cuando un gradiente térmico causa que diferentes partes de un objeto se expandan en diferentes cantidades. Esta expansión diferencial puede entenderse en términos de tensión o de deformación, de manera equivalente. En algún momento, esta tensión puede exceder la resistencia del material, causando que se forme una grieta. Si nada impide que esta grieta se propague a través del material, causará que la estructura del objeto
fallar. Normalmente usamos equipos de prueba de choque térmico para probar cuánta cantidad puede un producto resistir el choque térmico.
Las pruebas de choque térmico exponen los productos a temperaturas bajas y altas alternas para acelerar las fallas causadas por ciclos de temperatura o choques térmicos durante el uso normal. La transición entre temperaturas extremas ocurre muy rápidamente, más de 15 ° C / min.
Aplicaciones
La cámara de choque térmico de 3 zonas ha sido diseñada para funcionar de acuerdo con programas de confiabilidad, control de calidad, programas de pruebas comerciales y pruebas médicas. Se utiliza para probar la capacidad de la estructura del material o el material compuesto para soportar los cambios ambientales continuos entre temperaturas extremadamente altas y bajas durante un corto período. Es aplicable a metales, plástico, caucho, electrónica entre otros materiales. El resultado de la prueba se puede utilizar como referencia o base para mejorar el producto.
Caracteristicas
1. Cámara de inyección de calor en cada zona para la demanda máxima de calefacción y refrigeración. Proporciona energía térmica adicional para cumplir con los requisitos MIL-STD 883.
2. El registrador de temperatura proporciona un registro de temperatura de parte de 24 horas a medida que la carga se desplaza de una zona a otra. Utilizando el control gráfico de control táctil como interfaz de operación, fácil de operar.
3.El sistema se puede utilizar para Choque de circulación automático o Choque selectivo manual, capaz de configurar choques de dos o tres zonas, así como también arranque de frío y choque térmico.
4. Accesorios a medida y opcionales disponibles.
Principio de funcionamiento
Esto se denomina cámara de prueba de choque térmico de tres zonas.
La muestra se coloca en la cámara de prueba, se puede ajustar una temperatura más extrema que la temperatura de prueba en la cámara de alta temperatura y la cámara de baja temperatura. Cuando se trata de pruebas de baja temperatura, la puerta de la cámara fría se abre y la cámara de baja temperatura trabaja en conjunto con la cámara de prueba.
Cuando se convierte en prueba de alta temperatura, la puerta de la cámara fría se cierra, la puerta de la cámara caliente se abre y la cámara de prueba funciona junto con la cámara de alta temperatura.
La conversión de la acción mecánica (transferencia de alta temperatura a baja temperatura o baja temperatura a alta temperatura) se puede completar en menos de 1 segundo, y la temperatura se puede estabilizar rápidamente.
Durante toda la prueba, no es necesario mover la muestra de prueba, y sin intervención humana.
Presupuesto
(1) Serie KTS-A
Modelo |
| ||||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
Tamaño interior (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Tamaño exterior (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Peso de prueba | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Cámara de baja temperatura | -55ºC ~ -10ºC, tiempo de enfriamiento previo: ≤ 60 min de + 20ºC a -55ºC | ||||||||
Camara de prueba | -40ºC ~ + 150ºC | ||||||||
Cámara de alta temperatura | + 60ºC ~ + 200ºC, en 20 min, tiempo de precalentamiento | ||||||||
Tiempo de transición | ≤15S | ||||||||
Tiempo de recuperación | Exposición a altas temperaturas 30 min para alcanzar y estabilizar la temperatura caliente requerida de la muestra de prueba | ||||||||
Exposición a baja temperatura 30 min para alcanzar y estabilizar la temperatura fría requerida de la muestra de prueba | |||||||||
≤ 5 min | |||||||||
Temperatura ambiente. | + 5ºC ~ + 35ºC | ||||||||
Poder | CA 380 ± 10 % 50Hz, 3 cables de fase 4 + cables de tierra |
(2) Serie KTS-B
Modelo |
| ||||||||
72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
Tamaño interior (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 |
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | |
Tamaño exterior (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | |
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | |
Peso de prueba (KG) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | |
Baja temperatura. cámara | -70ºC ~ -10ºC, tiempo de enfriamiento previo: + 20ºC -70ºC, ≤ 60 min | |||||||
Prueba. Cámara | -55ºC ~ + 150ºC | |||||||
Alta temperatura. temperatura de la cámara | + 60ºC ~ + 200ºC, tiempo de precalentamiento: ≤20 min | |||||||
Tiempo de transición | ≤15S | |||||||
Tiempo de recuperación | Exposición a altas temperaturas 30 min para alcanzar y estabilizar la temperatura caliente requerida de la muestra de prueba | |||||||
Exposición a baja temperatura 30 min para alcanzar y estabilizar la temperatura fría requerida de la muestra de prueba | ||||||||
≤ 5 min | ||||||||
Temperatura ambiente. | + 5ºC ~ + 35ºC | |||||||
Poder | CA 380 ± 10 % 50Hz, 3 cables de fase 4 + cables de tierra |
(3) Serie KTS-D
Modelo |
| ||||||||
72D | 100D | 150D | 200D | 252D | 300D | 480D | |||
Tamaño interior (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
re | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Tamaño exterior (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
re | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Peso de prueba | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Cámara de baja temperatura | -80ºC ~ -10ºC, tiempo de enfriamiento previo: ≤ 60 min de + 20ºC a -80ºC |
Camara de prueba | -65ºC ~ + 150ºC |
Cámara de alta temperatura | + 60ºC ~ + 200ºC, en 20 min, tiempo de precalentamiento |
Tiempo de transición | ≤15S |
Tiempo de recuperación | Exposición a altas temperaturas 30 min para alcanzar y estabilizar la temperatura caliente requerida de la muestra de prueba |
Exposición a baja temperatura 30 min para alcanzar y estabilizar la temperatura fría requerida de la muestra de prueba | |
≤ 5 min | |
Temperatura ambiente. | + 5ºC ~ + 35ºC |
Poder | CA 380 ± 10 % 50Hz, 3 cables de fase 4 + cables de tierra |
