Temperatura constante del Walk-In y cámara de la humedad para la prueba de confiabilidad para la industria del picovoltio

Temperatura constante del Walk-in y cámara de la humedad para la prueba de confiabilidad para la industria del picovoltio







1. Cámaras sin llamar de la prueba del clima

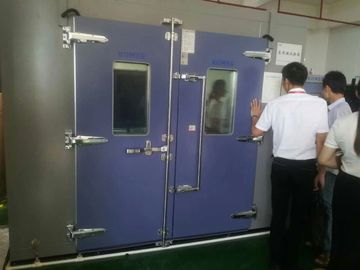

El Walk-In de KOMEG que la cámara de la prueba de la humedad de la temperatura constante fue diseñada para los usos especiales, él es extensamente conveniente para las piezas grandes, los productos semielaborados, los productos finales, la prueba experimentada equipo enorme de la temperatura del cielo y tierra, la prueba de la temperatura constante, la temperatura y la prueba de alternancia de la humedad. Uso a devices.automobile.telecommunication eléctrico systems.refrigerators.aerospace.computers.packagings.

Industria del picovoltio y así sucesivamente



Chambercapacities ambientales sin llamar que se extienden de 9M3 a 300M3 para acomodar muchos tamaños del producto. Gama de temperaturas -70°C a la gama de +100°C.Humidity: derecho del 20% a del 98%.

Cámaras sin llamar de la prueba ambiental de la humedad de la temperatura, adaptadas generalmente para adaptarse a los requisitos de cliente específicos, tales como tamaño modificado para requisitos particulares del sitio, gama de temperaturas, velocidad de calentamiento, tarifa de enfriamiento. Está en la estructura de junta del pedazo, que permite en la instalación y encargar del sitio.



2. parámetros técnicos principales



ESPECIFICACIONES
Modelo		KMHW-
		4	6	8	13	17	21
Volumen (³ de m)		9	12,9	16,8	16,8	35,2	43,3
Dimensiones interiores	W (milímetro)	2100	3000	3900	3000	3900	4800
	H (milímetro)	2100	2100	2100	2100	2100	2100
	D (milímetro)	2050	2050	2050	4300	4300	4300
Dimensiones exteriores	W (milímetro)	3250	4160	5050	5050	5050	5950
	H (milímetro)	2350	2350	2350	2350	2350	2350
	D (milímetro)	2250	2250	2250	2250	4500	4500
Sistema de control		Temperatura y sistema de control equilibrados de humedad
Temporeros. gama		Máximo: 80ºC, 120ºC; Mínimo: - 60ºC, - 50ºC, - 40ºC, - 30ºC, - 20ºC, - 10ºC, 0ºC
Gama de humedad		el 10%, el 20%, el 30%~95%
Temporeros. constancia		±0.5ºC
Constancia de la humedad		±2.5%R.H
Temporeros. uniformidad		±2.0ºC
Uniformidad de la humedad		±5.0%R.H
Caliente para arriba el tiempo		+20ºC~+80ºC, en el plazo del minuto 60
Tire del tiempo muerto		+20ºC~-55ºC -40ºC-20ºC-10ºC, dentro minuto de 120 o 90 o 60
Material interior		Placa de acero inoxidable (SUS 304)
Material exterior		Cocido pintando el acero de acero o inoxidable (SUS304)
Material de aislamiento		Espuma de poliuretano rígida
Tamaño de la puerta (milímetros)		Sola ala: W800*H1800; Ala doble: W1600*H1800;
Dispositivos de seguridad (estándar)		Ningún triturador del fusible, sobre calor del pressureover y sobre la protección actual para el compresor, sobre la protección de la temperatura, sobre la protección de la carga para el ventilador, protección del calor seca
Accesorios estándar		Vista window*1, puerto del cable (portΦ50mm) *1, cámara lamp*1, indicador de situación
Sistema de refrigeración		Refrigerado por agua
		Compresor semihermético, sola etapa o sistema de refrigeración de la cascada
		Refrigerante libre de CFC (HFC-507 y HFC-23)
Regulador	El panel	exhibición del panel táctil, china o del inglés de 7-inch LCD a elección
	Modelo de operación	Funcionamiento del punto del programa o del arreglo
	Capacidad de memoria	120 programas, 1200steps, todo repiten 999 ciclos, ciclos de la repetición 99 de la parte
	Exactitud	Temporeros.: 0,1% de humedad del dígito F.S±1: 0,1% del dígito F.S±1
	Entrada	Temporeros.: pt-100, humedad: pt-100 o ~5V DCV
	Comm.port	RS-232 o RS-485 (Softawre es opción)
Temporeros ambiente.		+5ºC~+35ºC
Método del cableado		CA 380±10%50Hz, 3 alambres de los alambres +Ground de la fase 4
Nota: 1. Nos reservamos la derecha de cambiar especificaciones sin previo aviso
tamaños 2.Customized y configuraciones disponibles



3.Features



1) Interior del acero inoxidable

2) Painted galvanizó el acero exterior para la larga vida

3) Se articulan las puertas de servicio del MAPA (ningunas herramientas o elevación)

4) De fácil acceso a los componentes con frecuencia comprobados de la refrigeración

5) Sistema de generador confiable de vapor para los usos de la humedad

6) Las paletas ajustables en parrilla de la fuente permiten la dirección de la circulación de aire según las necesidades





4. Descripción



Flexibilidad para la estructura

Los paneles usados en nuestra cámara son 4" (100m m o 150m m) uretano-espuma gruesa intercalada entre una pared interior inoxidable y un exterior del revestido-acero. Una caja montada es autosuficiente. Para requerir miembros estructurales no pesados. Diversos tamaños de la puerta, solando mejoras, los puertos de acceso, y otras modificaciones son posibles.



La gama de prueba más ancha, más adaptable



5. Cumpla el estándar



● GB-2423. 1-89 prueba (IEC68-2-1) A: Prueba de la baja temperatura

Prueba B del ● GB-2423.2-2008 (IEC68-2-2): Prueba da alta temperatura

Prueba de vida da alta temperatura del ● GJB360.8-2009 (MIL-STD.202F)

Prueba da alta temperatura del ● GJBl50.3-2009 (MIL-STD-810D)

● GJBl50. (MIL-STD-810D) prueba de la baja temperatura 4

Prueba Ca del ● GB2423.3-2008 (IEC68-2-3): Prueba de calor constante

DB de la prueba del ● GB2423.4-2008 (IEC68-2-30): Prueba húmeda de la alternativa del calor

Prueba de calor de la humedad del ● GJBl50.9-2009 (MIL-STD-810D)



6. Accesorios opcionales



puerto ●Cable: El tamaño dos del puerto del cable está disponible: Φ50mm, Φ100mm, Φ120mm

puerta ●Double

sitio de los ●Pass: Proporcionado para evitar disturbio de la temperatura y de la humedad atmosféricas mientras que abre la puerta.

refuerzo del ●Floor: Puede ser fijo si el espécimen pesado puesto en la cámara para la prueba.

●Carry-en la plataforma inclinada: Proporcionado debajo de la puerta para facilitar la mudanza de especímenes adentro y hacia fuera a través de la puerta.

conducto del escape del techo del ●Entire

La entrada de aire extremadamente ancha reduce la tarifa de la circulación de aire (abajo a apprrox.0.5m/s)

más ●Dehumidifier

El deshumidificador de la regeneración de la rotación (M-300) asegura control exacto de la humedad baja (21℃, 23%RH) para las pruebas de confiabilidad electrostáticas.

registrador del ●Temperature y de la humedad

papel de grabación de la anchura de 100m m con 6 puntos

papel de grabación de la anchura de 180m m con 12 puntos

lámpara de la indicación del ●Status

Proporcione a la situación de la cámara de la señal y las advertencias cuando funcionamiento normal, un funcionamiento del malfuncionamiento o hacen una pausa ocurren.

purificador del ●Water

Proporcionado para mantener el calentador del humectador libre de escala y para asegurar la fuente de agua al humectador.

zócalo del ●Power

tipo refrescado o refrigerado por agua condensador del ●Air



servicio de la Después-venta:



Si usted hace frente a cualesquiera problemas en futuro durante proceso de la prueba prometemos que le daremos una contestación en el plazo de 48 horas y la solución proporciona en el plazo de 3 días laborables. Podemos ofrecer el vídeo de la operación y la operación inglesa muanual. Podemos proporcionar videoconferencia. Si los clientes requieren servicio in situ, los gastos de desplazamiento del transporte y serán llevados por el cliente.



Cámara sin llamar Products.pdf de KOMEG



Más información, visita por favor: www.komegtech.com
