Datos del producto:
Pago y Envío Términos:
|
Nombre del producto: | Cámara sin llamar de la prueba ambiental del panel | Materiales: | Placa de acero inoxidable (SUS 304) |
---|---|---|---|
Controlador: | Panel LCD táctil | Pruebe el tamaño: | 4800*2100*4300m m |
modelo fresco: | Refrigerado por agua | Fuente de alimentación: | CA 380±10%50Hz |
Alta luz: | Paseo en cámara de atmósfera controlada,caminata en compartimiento de la humedad |

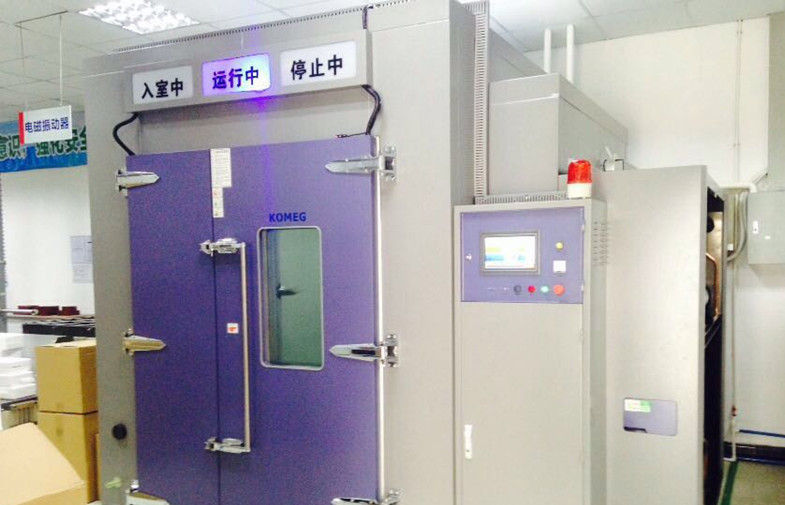

Artesone la cámara sin llamar de la prueba ambiental para probar el espécimen grande (vehículos, módulos fotovoltaicos, antenas de satélites, etc
Usos
El paseo en cámara de la prueba se utiliza para los diversos tipos de prueba tal como evaluación del prototipo, de prueba de la investigación y de desarrollo, de prueba de producción, de prueba de tensión acelerada, de prueba de confiabilidad, de análisis del fracaso, y de cualquier otro uso donde está necesaria la simulación ambiental.
1. Todos los sistemas sin llamar del sitio
Una cámara sin llamar de KOMEG sirve como sitio de prueba para los componentes, las asambleas, y los productos finales grandes en eléctrico y electrónica, espacio aéreo, las baterías y los automóviles, el etc. KOMEG fabrica cámaras sin llamar estáticas y cámaras sin llamar dinámicas y se puede configurar como una cámara de la temperatura o cámara de la humedad de la temperatura.
Las cámaras sin llamar de la temperatura de las KMHW-series y de la prueba del clima se desarrollan especialmente para los especímenes grandes de la prueba. El tamaño y el diseño son cargamento óptimo de los especímenes de la prueba. La construcción y la variabilidad modulares de tamaño y el equipo es idealmente uso forspecific.
2. Parámetros técnicos principales
ESPECIFICACIONES | |||||||
Modelo | KMHW- | ||||||
4 | 6 | 8 | 13 | 17 | 21 | ||
Volumen (³ de m) | 9 | 12,9 | 16,8 | 16,8 | 35,2 | 43,3 | |
Dimensiones interiores | W (milímetro) | 2100 | 3000 | 3900 | 3000 | 3900 | 4800 |
H (milímetro) | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | |
D (milímetro) | 2050 | 2050 | 2050 | 4300 | 4300 | 4300 | |
Dimensiones exteriores | W (milímetro) | 3250 | 4160 | 5050 | 5050 | 5050 | 5950 |
H (milímetro) | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | |
D (milímetro) | 2250 | 2250 | 2250 | 2250 | 4500 | 4500 | |
Sistema de control | Temperatura y sistema de control equilibrados de humedad | ||||||
Temporeros. gama | Máximo: 80ºC, 120ºC; Mínimo: - 60ºC, - 50ºC, - 40ºC, - 30ºC, - 20ºC, - 10ºC, 0ºC | ||||||
Gama de humedad | el 10%, el 20%, el 30%~95% | ||||||
Temporeros. constancia | ±0.5ºC | ||||||
Constancia de la humedad | ±2.5%R.H | ||||||
Temporeros. uniformidad | ±2.0ºC | ||||||
Uniformidad de la humedad | ±5.0%R.H | ||||||
Caliente para arriba el tiempo | +20ºC~+80ºC, en el plazo del minuto 60 | ||||||
Tire del tiempo muerto | +20ºC~-55ºC -40ºC-20ºC-10ºC, dentro minuto de 120 o 90 o 60 | ||||||
Material interior | Placa de acero inoxidable (SUS 304) | ||||||
Material exterior | Cocido pintando el acero de acero o inoxidable (SUS304) | ||||||
Material de aislamiento | Espuma de poliuretano rígida | ||||||
Tamaño de la puerta (milímetros) | Sola ala: W800*H1800; Ala doble: W1600*H1800; | ||||||
Dispositivos de seguridad (estándar) | Ningún triturador del fusible, sobre calor del pressureover y sobre la protección actual para el compresor, sobre la protección de la temperatura, sobre la protección de la carga para el ventilador, protección del calor seca |
||||||
Accesorios estándar | Vista window*1, puerto del cable (portΦ50mm) *1, cámara lamp*1, indicador de situación | ||||||
Sistema de refrigeración | Refrigerado por agua | ||||||
Compresor semihermético, sola etapa o sistema de refrigeración de la cascada | |||||||
Refrigerante libre de CFC (HFC-507 y HFC-23) | |||||||
Regulador | El panel | exhibición del panel táctil, china o del inglés de 7-inch LCD a elección | |||||
Modelo de operación | Funcionamiento del punto del programa o del arreglo | ||||||
Capacidad de memoria | 120 programas, 1200steps, todo repiten 999 ciclos, ciclos de la repetición 99 de la parte | ||||||
Exactitud | Temporeros.: 0,1% de humedad del dígito F.S±1: 0,1% del dígito F.S±1 | ||||||
Entrada | Temporeros.: pt-100, humedad: pt-100 o ~5V DCV | ||||||
Comm.port | RS-232 o RS-485 (Softawre es opción) | ||||||
Temporeros ambiente. | +5ºC~+35ºC | ||||||
Método del cableado | CA 380±10%50Hz, 3 alambres de los alambres +Ground de la fase 4 | ||||||
Nota: 1. Nos reservamos la derecha de cambiar especificaciones sin previo aviso | |||||||
tamaños 2.Customized y configuraciones disponibles |
3. Construcción sin llamar del sitio:
Los cuartos se construyen de la lengua del metal del acero inoxidable y de los paneles seccionales del surco. Un cuarto montado tiene perímetros de acero continuos para sostener los paneles firmemente en el lugar.
Las características del panel incluyen:
1) aislamiento 100%
2) Peso ligero para la dirección fácil – el peso medio del panel más grande es 84 libras.
3) Pernos de alineación para el ajuste exacto.
4) Las correas de acero conectan los dispositivos de cierre con las clavijas de cierre en lados opuestos de los paneles.
5) las cerraduras Leva-actuadas aseguran ajustes apretados y acomodan la asamblea/el desmontaje frecuentes para volver a poner o agrandar el cuarto.
Características
Walk-in, tipo del autocinema
Interior del acero inoxidable (o galvanizado para los ahorros)
Painted galvanizó el acero exterior para la larga vida
Se articulan las puertas de servicio del MAPA (ningunas herramientas o elevación)
De fácil acceso a los componentes
Sistema de generador confiable de vapor para los usos de la humedad
Calentadores eléctricos forrados para la seguridad y la confiabilidad
Las paletas ajustables en parrilla de la fuente permiten la dirección de la circulación de aire según las necesidades
material de la preservación 1.Heat, utilizamos espuma de alta intensidad de la PU con el material ignífugo y el algodón de alta densidad de la fibra de vidrio, que pueden asegurar uniformidad arriba exacta y mejor y evitar pérdida de energía innecesaria. Mientras tanto, nuestro diseño puede asegurar mejor seguridad de los personales al actuar una cámara sin llamar.
Temperatura ambiente fría | Grueso de la pared y de la prueba de la cámara fría |
5 - 15 grados Celsius | 75m m |
-15 - 5 grados Celsius | 100m m |
-20 - -15 grado Celsius | 120m m |
-30 - -20 grado Celsius | 150m m |
Baje que -30 el grado Celsius | 200m m |
2. El diseño grande de la ventana de cristal, el ángulo de visión en todas las direcciones, la película eléctrica hueco de la galjanoplastia y la anti-condensación diseñan; luces LED incorporadas para facilitar el estado de la muestra de la prueba de la observación en tiempo real en el curso de la prueba; diseño de la puerta doble, la puerta de cristal grande interna con mano-en los agujeros para el funcionamiento conveniente.
3. La calidad material de la caja interna es SUS304 # acero inoxidable montado importado, y la caja externa es placa de acero y el proceso de la pintura aplica tecnología de la capa del automóvil. El cuerpo de la caja es forma procesada usando la máquina de proceso de Triumph, su forma está agradable y aseada.
4. Displayer a todo color de gran tamaño de la pantalla tácticl LCD, operación simple, fácil corregir programas. PID con la función del cálculo automático; función, mensaje del fracaso de la demostración y soluciones autodiagnósticos del tiro del fracaso paso a paso.
5. Un interfaz de comunicaciones RS-232 y RS-485, registrador a juego, capacidad de expansión fuerte. También apoyamos teledirigido por la PC vía el wifi o el alambre (recomendado).
Estándares ejecutados y cumplidos
GB-2423. 1-89 prueba (IEC68-2-1) A: Prueba de la baja temperatura
GB-2423. 2-89 prueba (IEC68-2-2) B: Prueba da alta temperatura
GJB360. 8-87 (MIL-STD.202F) prueba da alta temperatura de la vida útil
GBJl50. (MIL-STD-810D) prueba da alta temperatura 3
GJBl50. (MIL-STD-810D) prueba de la baja temperatura 4
GB2423. 3-93 prueba (IEC68-2-3) Ca: método para la prueba de calor húmeda de estado estacionario
GB2423. 4-93 DB de la prueba (IEC68-2-30): Prueba húmeda de la alternativa del calor
GJBl50. 9-93 prueba de calor de la humedad (MIL-STD-810D)
Especificaciones
Funcionamiento de alta calidad y de la confiabilidad;
Regulador: Control de la pantalla táctil, del parámetro y de programa;
El precio competitivo y 12 meses liberan la garantía de las piezas.
4. Demostración sin llamar del sitio
